NI使用环境搭建
主机选择
可以使用NI控制卡主机：PXIe-8033、PXIe-8035、PXIe-8840等。
如配备Thunderbolt接口的控制卡，可以使用下列列表中主机：
| 类型 | 品牌 | 型号 | Thunderbolt接口 | 其它接口 | 支持系统 | 备注 |
|---|---|---|---|---|---|---|
| 笔记本电脑 | Thinkpad | W540/W541 | 1 x Thunderbolt2 | Win7/10 | ||
| 笔记本电脑 | Apple | Macbook Air 2014 | 1 x Thunderbolt2 | Win7/10 | 需开机前插入，不支持热插拔 | |
| 笔记本电脑 | Apple | Macbook Pro 2014/2015 | 2 x Thunderbolt2 | Win7/10 | 需开机前插入，不支持热插拔 | |
| 笔记本电脑 | HP | Spectre X360 13-w022TU/w021TU | 2 x Thunderbolt3 | 触控屏 | Win7/10 | |
| 笔记本电脑 | HP | Zbook14uG5/Zbook15uG5 | 1 x Thunderbolt3 | Win10 | ||
| 笔记本电脑 | ThinkPad | P51/T470/T570 | 1 x Thunderbolt3 | Win7/10 | ||
| 笔记本电脑 | ThinkPad | X1 Carbon 2017 | 2 x Thunderbolt3 | Win7/10 | ||
| 笔记本电脑 | ThinkPad | T480/T580 | 1 x Thunderbolt3 | Win10 | ||
| 笔记本电脑 | ThinkPad | P52 | 2 x Thunderbolt3 | Win10 | ||
| 笔记本电脑 | ThinkPad | X1 Carbon 2018 | 1 x Thunderbolt3 | Win10 | ||
| Mini主机 | Apple | Mini 2014 | 2 x Thunderbolt2 | Win7/10 | 需开机前插入，不支持热插拔 | |
| 主板 | Gigabyte | GA-Z77X-UP4-TH (ATX) | 2 x Thunderbolt2 | Win7/10 | ||
| 主板 | Gigabyte | GA-Z77X-UP5-TH (ATX) | 2 x Thunderbolt2 | Win7/10 | ||
| 主板 | Gigabyte | GA-Z87X-UP5-TH (ATX) | 2 x Thunderbolt2 | Win7/10 | ||
| Mini主机 | Intel | DC3217BY | 1 x Thunderbolt2 | 3xUSB2.0 1xHDMI 0xGigaEth | Win7/10 | |
| Mini主机 | Intel | NUC6i7KYK | 1 x Thunderbolt3 | 4xUSB3.0 1xHDMI 1xGigaEth | Win7/10 | |
| Mini主机 | Intel | NUC7i3BNH/NUC7i5BNH/NUC7i7BNH /NUC7i5BNK/NUC7i7BNK | 1 x Thunderbolt3 | 4xUSB3.0 1xHDMI 1xGigaEth | Win7/10 | 推荐。 非BNHL,以太网支持多VLAN |
注1：为保证最大软件兼容性，建议使用可以运行Win7 64位系统的电脑(Intel 酷睿7代及以前CPU)。
注2：接口卡PXIe-8379为Thunderbolt2接口，连接Thunderbolt3接口的电脑可使用Apple的A1790适配器。 为兼容Apple的A1790适配器，可能需要将电脑BIOS的thunderbolt配置设置为Legacy Mode或Unique ID；电脑BIOS中关闭Secret Boot，并设置为Legecy启动方式。
注3：建议使用Intel Thunderbolt的16.3.61.275版本驱动。因为目前测试A1790适配器只能支持到Intel 酷睿8代的CPU及主板，该驱动即可满足要求。
已测试使用A1790不兼容使用设备
| 类型 | 品牌 | 型号 | 问题 |
|---|---|---|---|
| Mini主机 | Intel | NUC8i5BEH/NUC8i7BEH/NUC8i5BEK NUC8V5PN/NUC8V7PN/NUC8i3PN NUC8i7HVK | 部分主板可发现8379，无法认证通过。 |
使用NUC7的环境示例
我们推荐使用NUC7i5BNH作为控制主机，它比较小巧，需要的接口齐全。如下面例示：
上面需要的环境要求为：
- NUC7i5BNH主机
- 至少256G SSD硬盘
- 至少8G DDR4内存
- Apple A1790 Thunderbolt2转Thunderbolt3适配器
- Apple Thunderbolt2连接线
使用NI VST卡的配置为：
- PXIe-1078(支持双VST卡) 或 PXIe-1062Q(支持单VST卡)
- PXIe-5644R/PXIe-5645R/PXIe-5646R
- PXIe-8379(Thunderbolt2)/PXIe-8301(Thunderbolt3)
- NI 5541（如不需要一拖多端口，可不使用）
软件安装
目前，推荐使用WLAN Test Toolkit 2020/Bluetooth Test Toolkit 2020/RFmx Suite 2020 版本，该版本支持Windows 10/8.1/7 SP(64-bit)系统，并且具备：
- WLAN 11ax测试所需的全部功能及WiFi 6E的4096QAM支持。
- Bluetooth 5.2测试所需的全部功能。
- 5G NR测试所需的功能（但5644R仅可支持到30M频宽）。
- LTE/NB-IoT测试所需的功能。
- WCDMA/EV-DO/CDMA200/GSM测试所需的功能。
- FM-RDS信号发生测试。
- GNSS信号模拟生成。
- 快速频谱测量。
- 调制信号生成。
需要安装的包较多，且有一些环境依赖，建议直接使用安装好的Win7 Ghost镜像。
NI的部分软件需要许可才可使用，您可以联系NI官方进行购买，或暂时使用评估版本。不建议使用网上的一些Labview注册工具，请使用合法渠道获取许可。

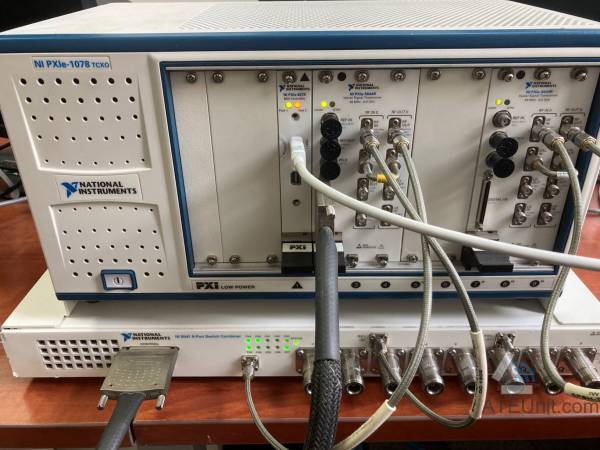

安装完成后，正常工作时，NI PXIe-1078机箱上的开机按钮不会亮红灯，并且PXIe-8379和PXIe-5644R上都有绿灯亮起。如下图：

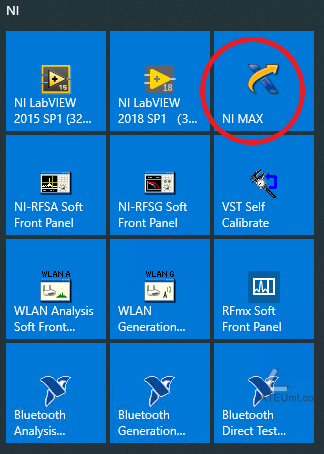

打开NI Max软件：

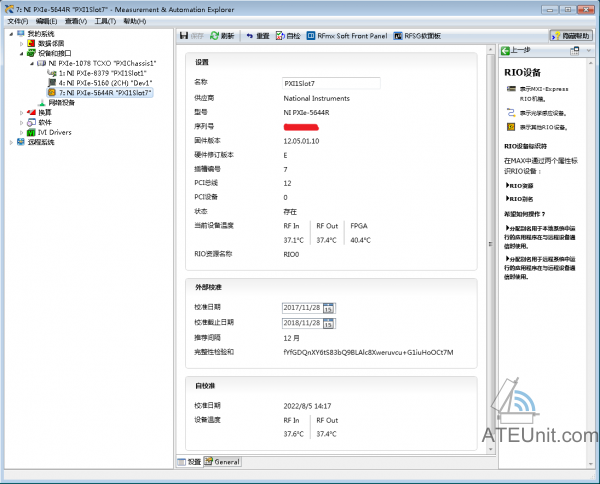

可在“设备与接口”中看到机箱中的VST卡信息：
注：VST卡的固件可在加载程序后进行自动热更新，但下次启动时又会恢复原固件版本号。
上面VST卡的名称可以更改，便于标识设备。建议用户更改，因为每次上电时，自动的卡名称不依赖于卡在机箱中的位置，下次上电可能会变更，改后将不存在该问题。
其它问题
自动开关机

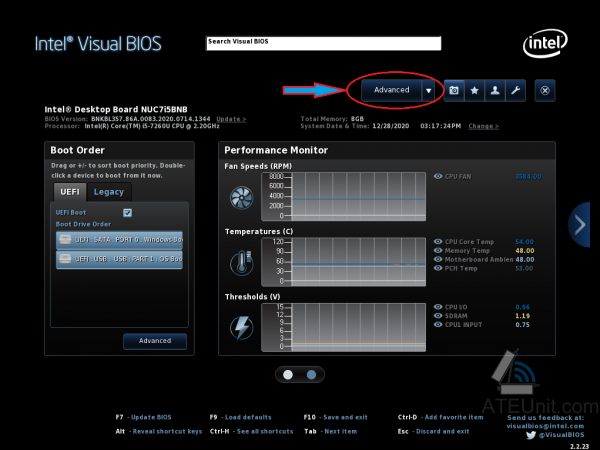

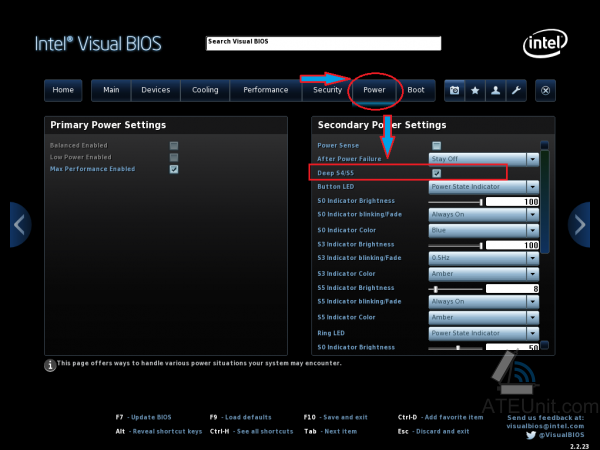

NI机箱使用雷电2的PXIe-8379卡时，如果使用雷电2，连接时会自动开机，无连接时会自动关机。这样可以用电脑控制自动开关机。使用NUC7时，修改BIOS，可通过下面设置，实现自动开关机。
PXIe-1078维修
有可能买到坏的PXIe-1078机箱，可参考PXIe-1078常见问题维修
