Qualcomm QDART测试QCA9984示例说明
本篇文章介绍QDART的使用，以QDART 00038.1版本测试QCA9984为例。为了方便大家实验，这里QCA9984测试使用Netgear的R7800设备，该设备自带产测工具，且使用SMA天线口。
Netgear R7800的产测模式

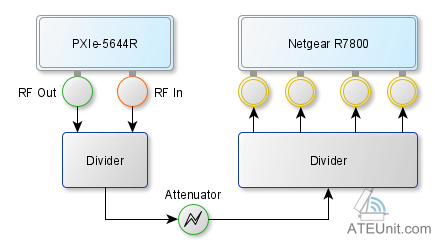

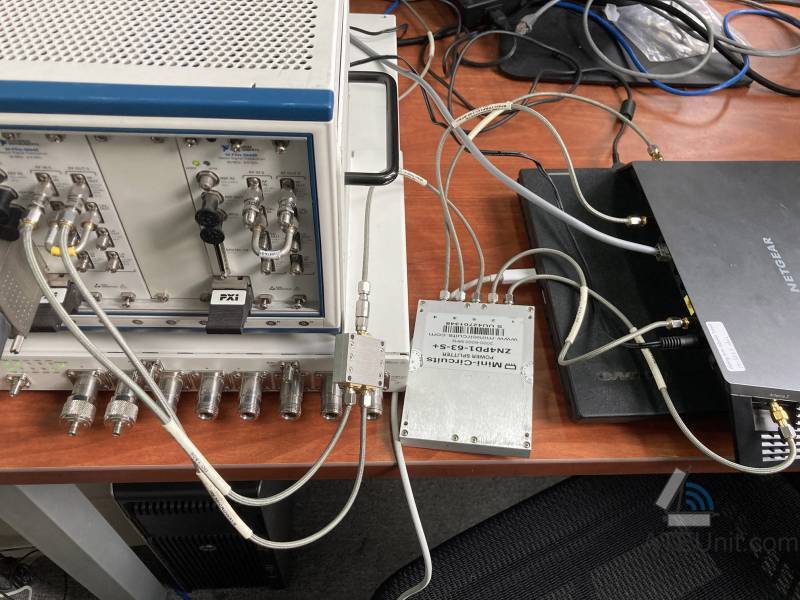

将设备的四个天线口通过功分器，将并到一路，再通过一个功分器分别连接到5644R的收发两个接口，中间建议接不小于10dB衰减器。（通过NI 5541可以省略上述所有功分器，但需要控制面板设置，用户可自行研究。）
下面是连接的示意图：
登录设备网页后，在浏览器中手动访问设备根地址的/debug.htm页面，如http://10.0.0.1/debug.htm。（本示例中，将设备地址改为了192.168.0.1。）

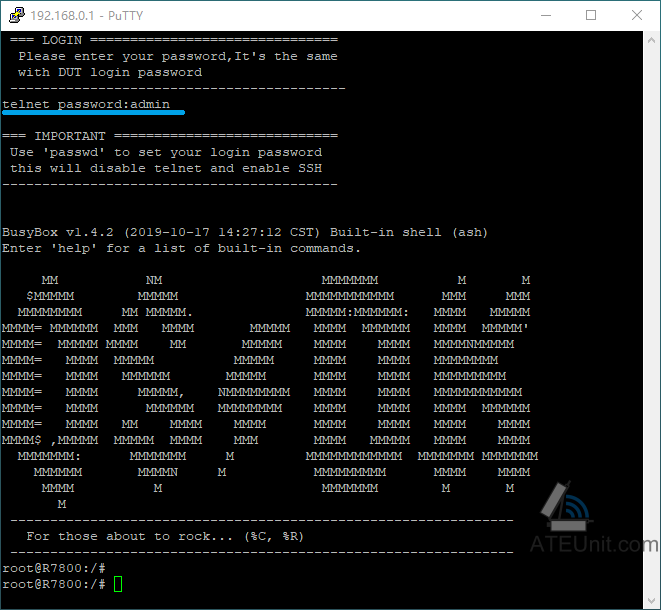

使用Telnet访问设备地址，密码为设备登录密码。

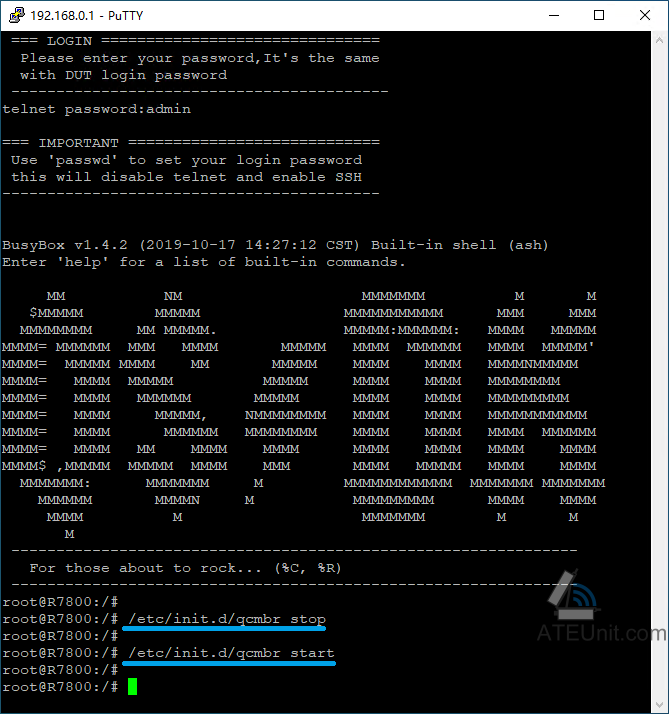

输入/etc/init.d/qcmbr start，启动设备端测试程序（开启前要先stop）。

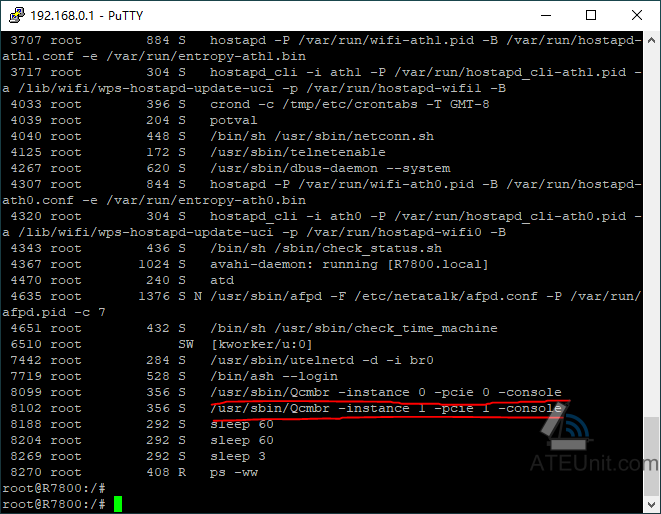

使用ps -ww，检查是否启动成功。

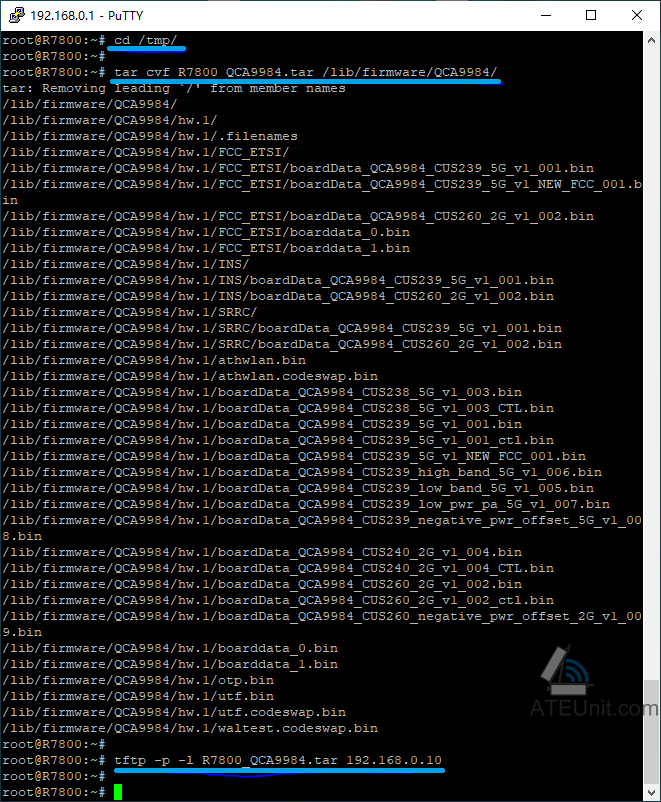

在电脑上开启一个tftp32服务器，将设备中校准用文件打包上传到PC。
使用QRCT连接设备
在系统开始菜单中，选择QRCT程序启动。

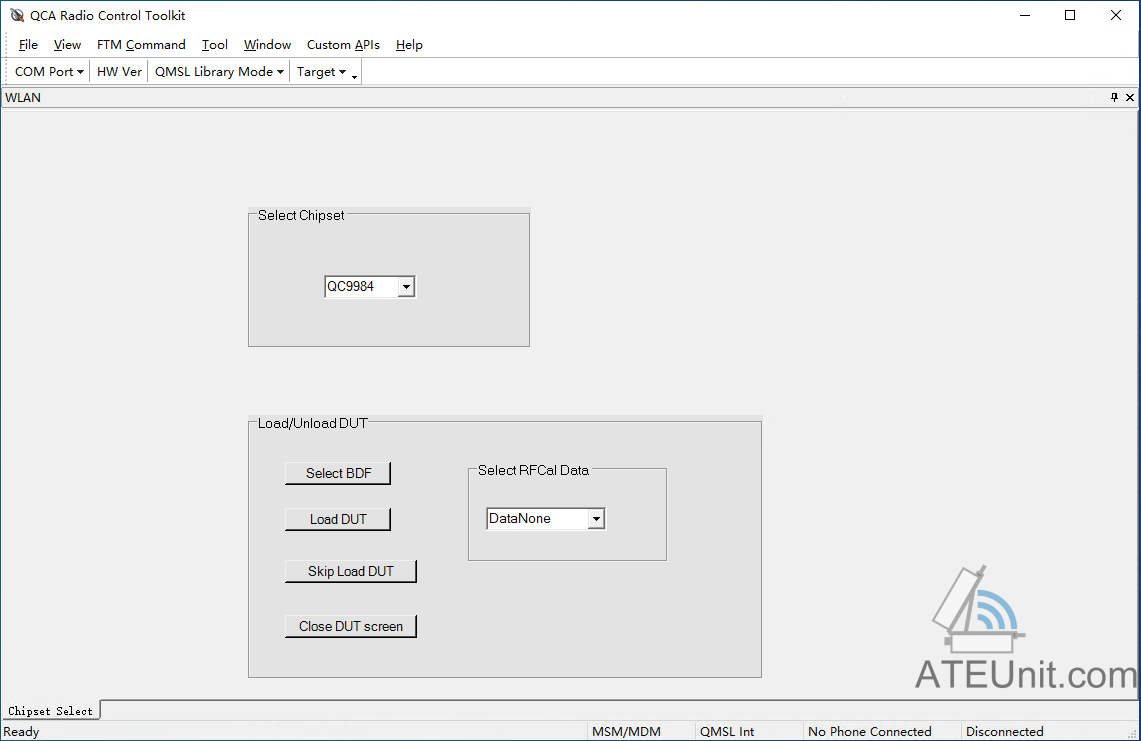

QRCT的见面如下：

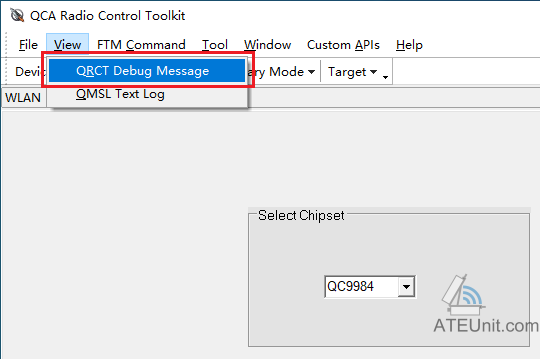

可以配置QRCT开启Log显示功能，便于问题诊断。

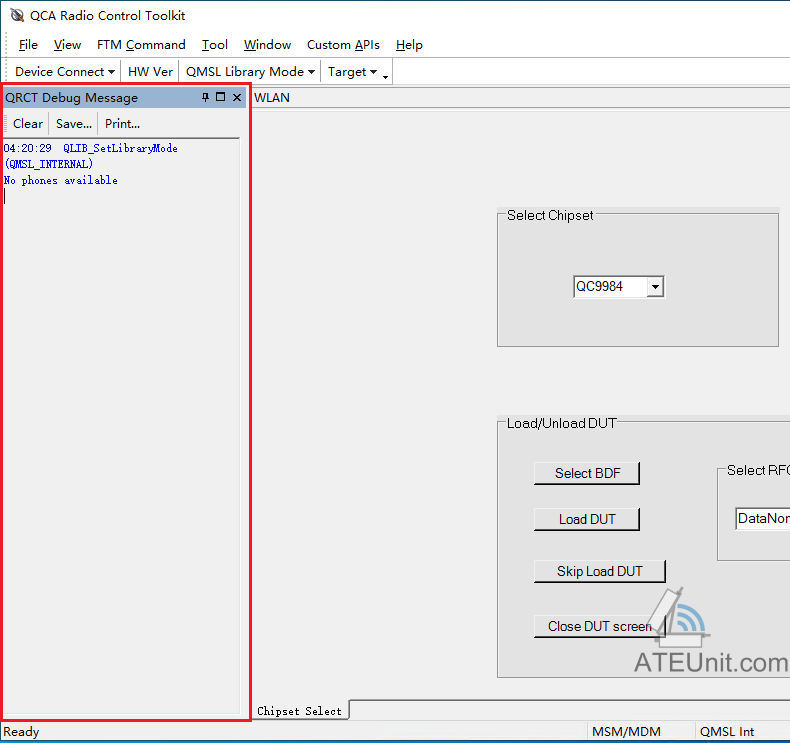

QRCT开启Log后，将在左侧显示Log信息。

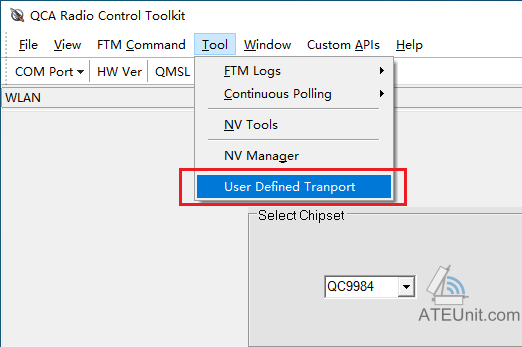

选择主菜单中：Tool→User Defined Tranport功能。

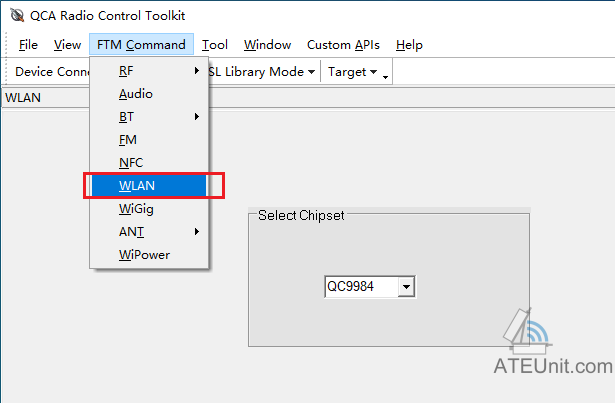

再选择主菜单中：FTM Command→WLAN。

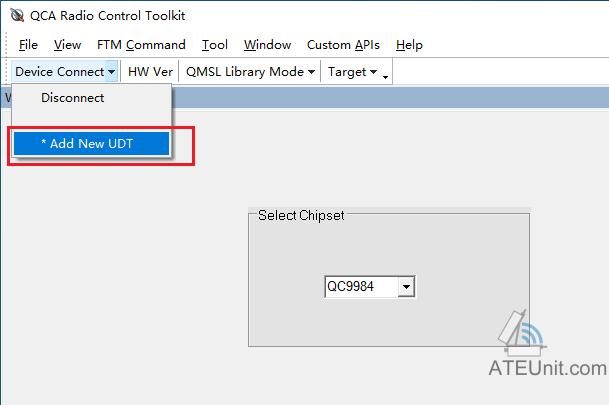

选择第二行菜单中，Device Connect → * Add New UDT。

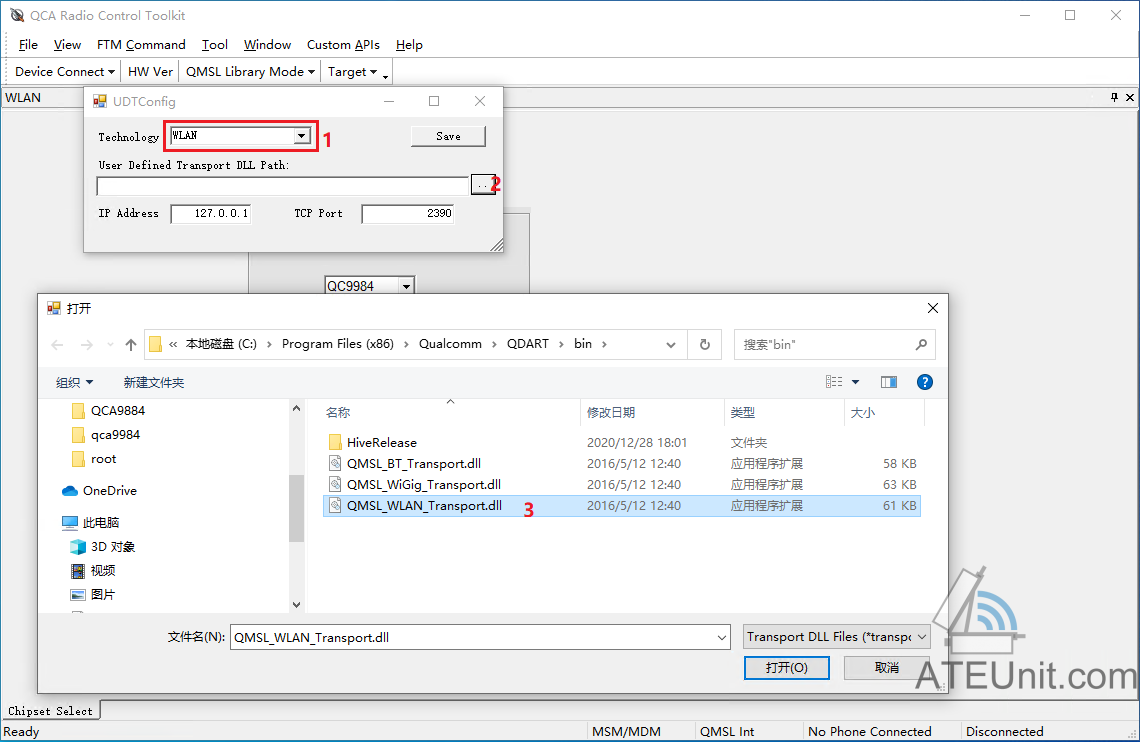

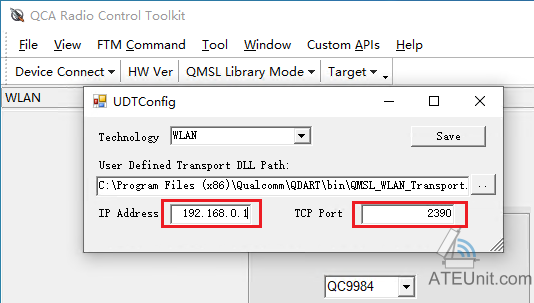

在UDTConfig对话框中选择Technology为WLAN后，再选择User Defined Transport DLL Path文件为WLAN对应文件。默认路径为：C:\Program Files (x86)\Qualcomm\QDART\bin\QMSL_WLAN_Transport.dll。
配置IP地址和TCP端口号为设备端口号。这里TCP端口2390表示设备中卡0的程序端口，2391表示设备中卡1的程序端口，2392表示设备中卡2的程序端口。

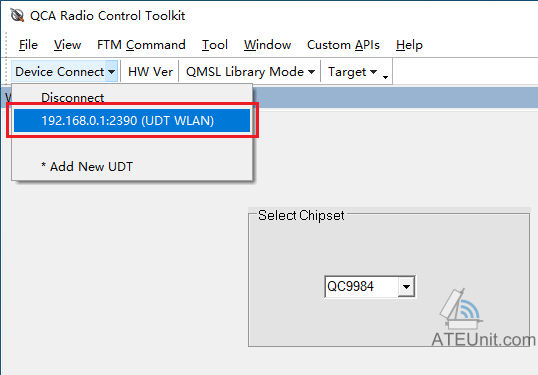

在主界面中的第二行菜单中，点击Device Connect，可以看到刚刚配置的DUT信息，选择该项。

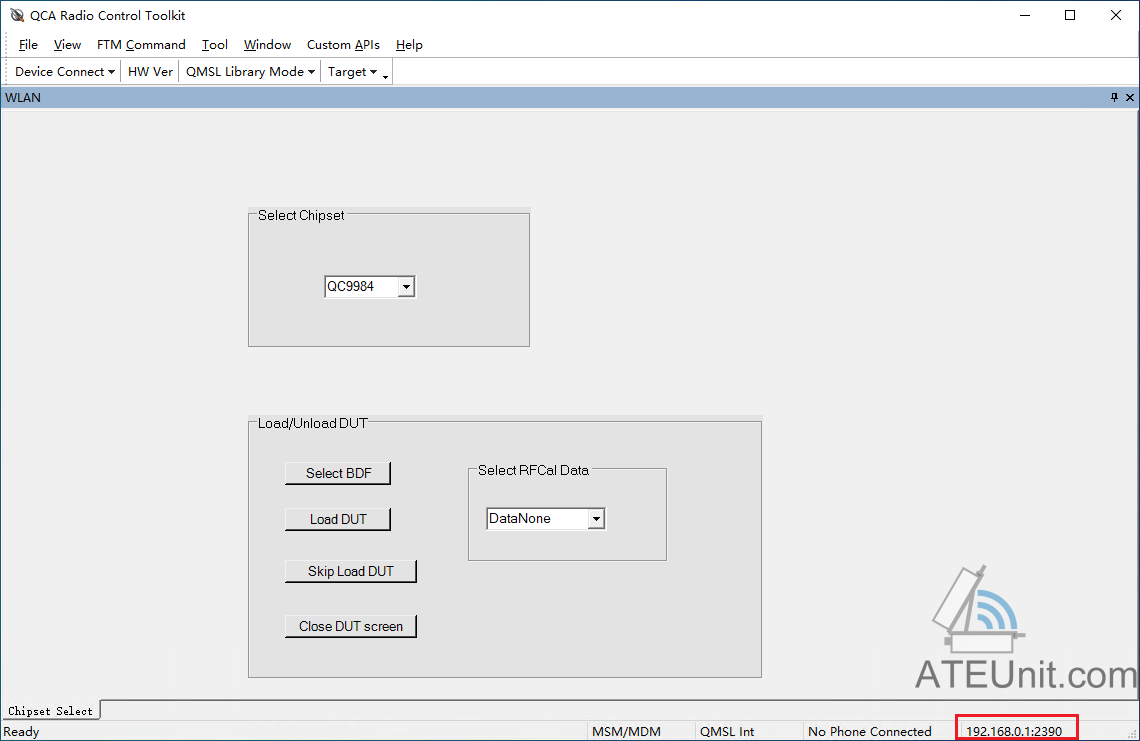

当连接DUT成功后，将在主界面的左下角状态栏中显示“192.168.0.1:2390”，即设备的连接地址。

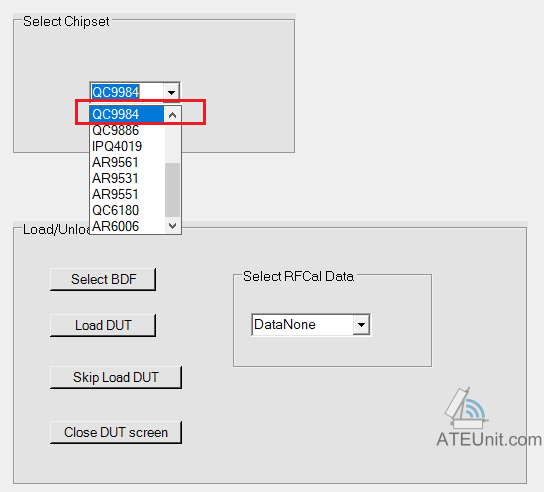

选择SelectChipset中的芯片型号，这里为QCA9984。

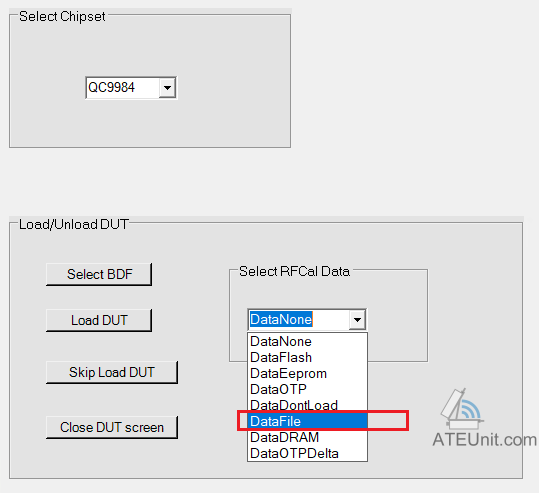

选择SelectRFCalData为DataFile。

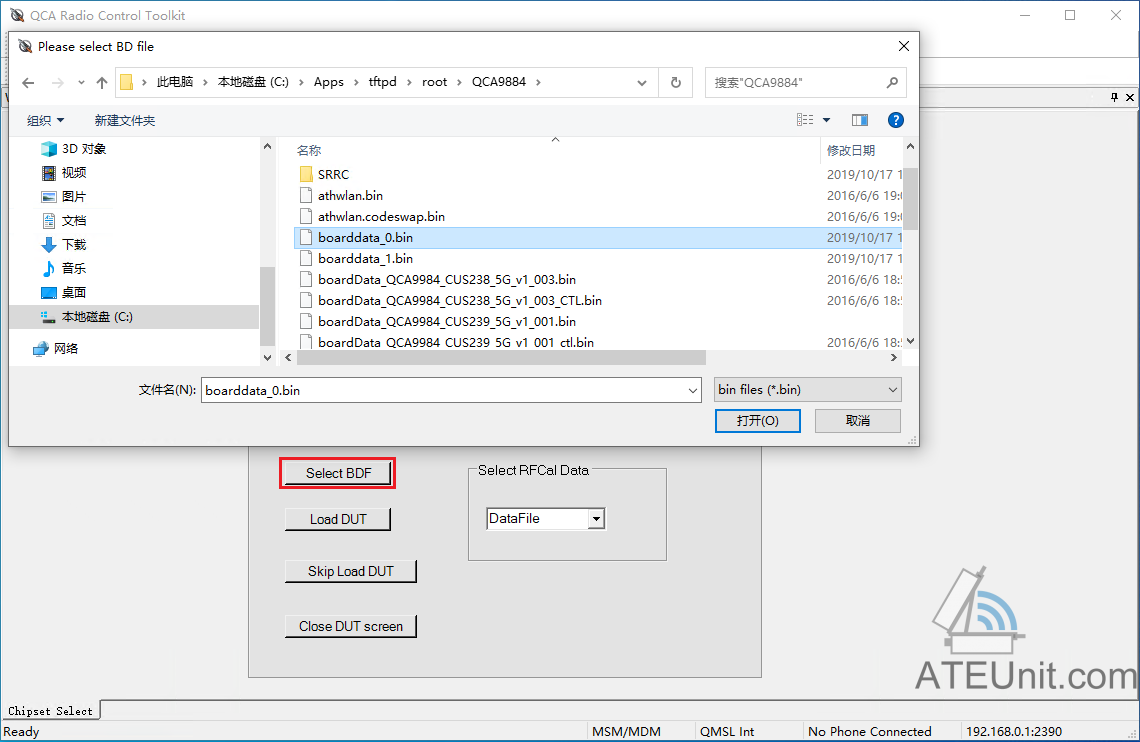

点击“Select BDF”，选择刚才从R7800打包上传的Boarddata文件，卡0选择boarddata_0.bin，卡1选择boarddata_1.bin。

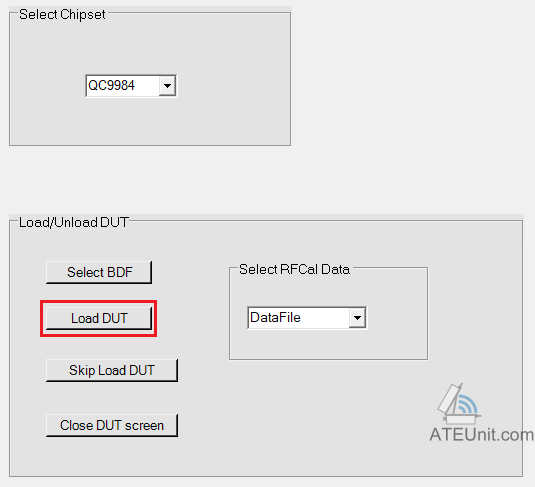

点击“Load DUT”，即可开始测试了。
使用QRCT进行发射测试

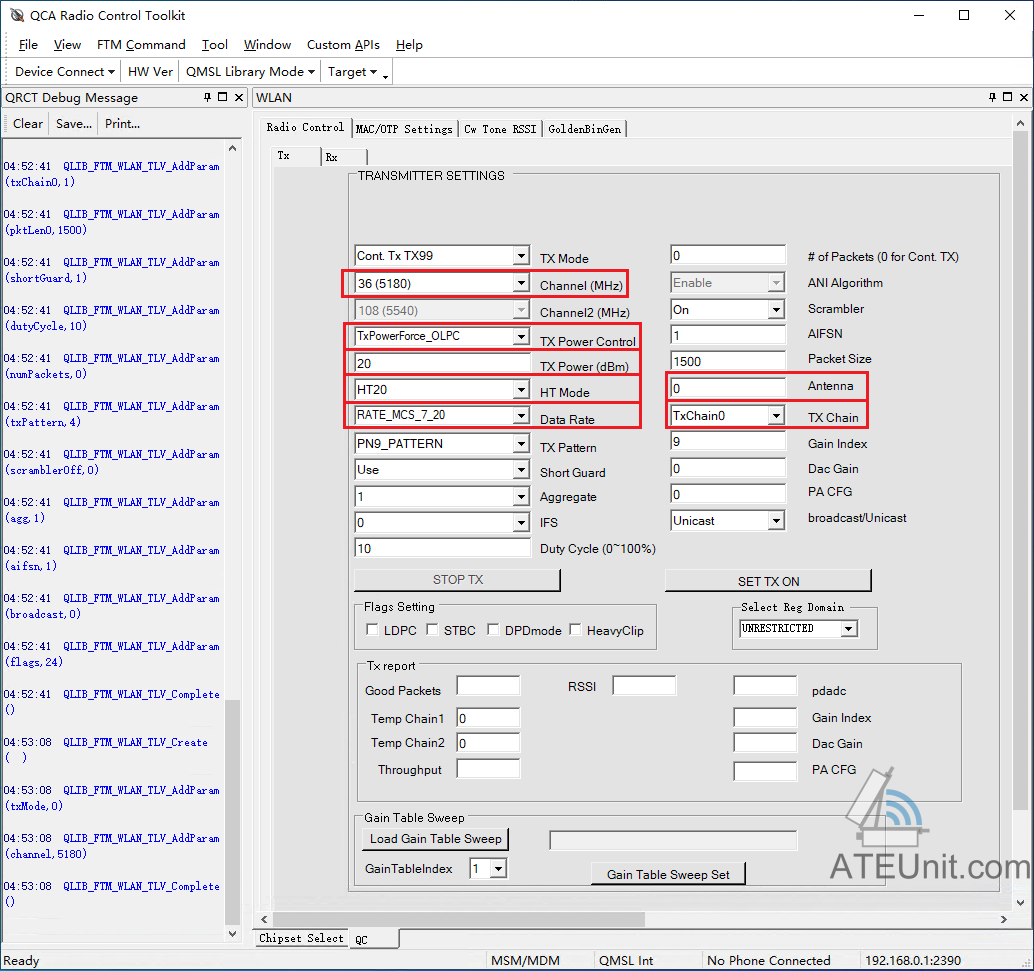

进入QRCT的测试界面后。Tx的设置界面如下：
在上图中，用红框圈出了需要配置的项目。选项说明如下：
| 项目 | 说明 |
|---|---|
| TX Mode | Cont Tx TX99（默认选项，一般产测使用该选项）。 |
| Channel(MHz) | 选择发送信号的信道。 |
| TX Power Control | 有多个选项，各选项的说明如下，需按照 DUT 实际的功率控制方式选择对应的选项。 |
| TX PowerForce_OLPC: 开环功率控制方式的功率发送选项。 | |
| TX PowerForce_CLPC: 闭环功率控制方式的功率发送选项。 | |
| TxPowerAuto: 以默认的校准功率值发送功率，一般用于验证校准后机器的校准功率是否校准设定值一致时使用；此时， Tx Power（dBm）选项输入的功率值不起作用。 | |
| Tx Power (dBm) | 采用 OLPC 或者 CLPC 功率控制选项时，设置的临时功率发送值。 |
| HT Mode | 设置发送功率模式（11b→CCK； 11a/g→No HT； 11n→HT20/HT40+； 11ac→VHT20， VHT40+， VHT80_0） |
| Data Rata | 设置信号发送速率。 |
| Antenna | 设置发送信号的天线组，一般设计保持0。 |
| Tx Chain | 设置发送信号的天线。 |
需要说明的是，R7800的卡0为5G频段，卡1为2.4G频段。在设置Tx参数时，不可能设置错误频率，会导致设备重启。

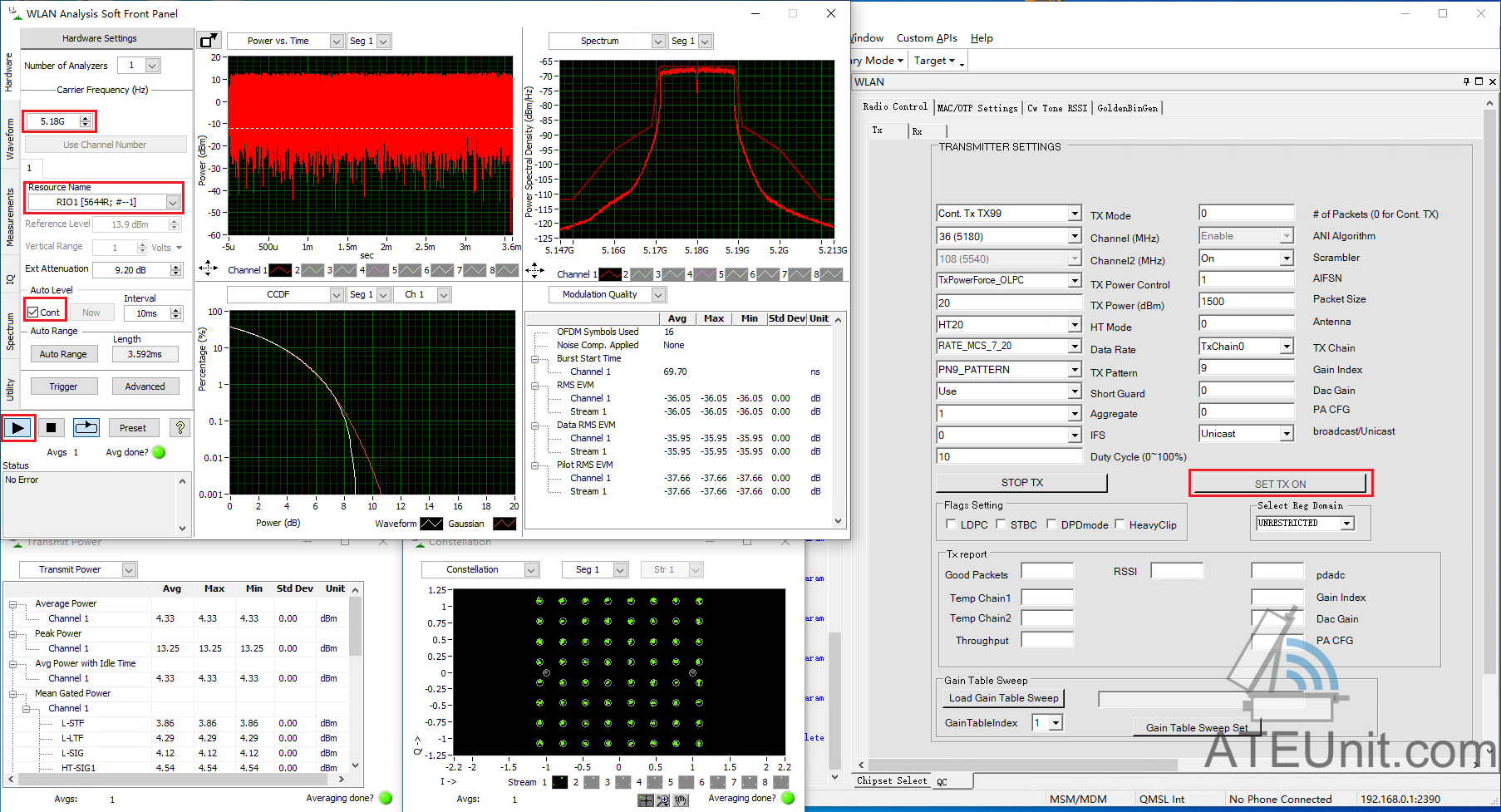

打开NI WLAN Analysis Soft Front Panel程序，配置完成对应参数后，在QRCT的Tx中点击“SET TX ON”，即可进行测试了。（NI WLAN Analysis Soft Front Panel程序的配置可参考下图中红框选项，也可参考NI WLAN测试快速使用说明）
使用QRCT进行接收测试

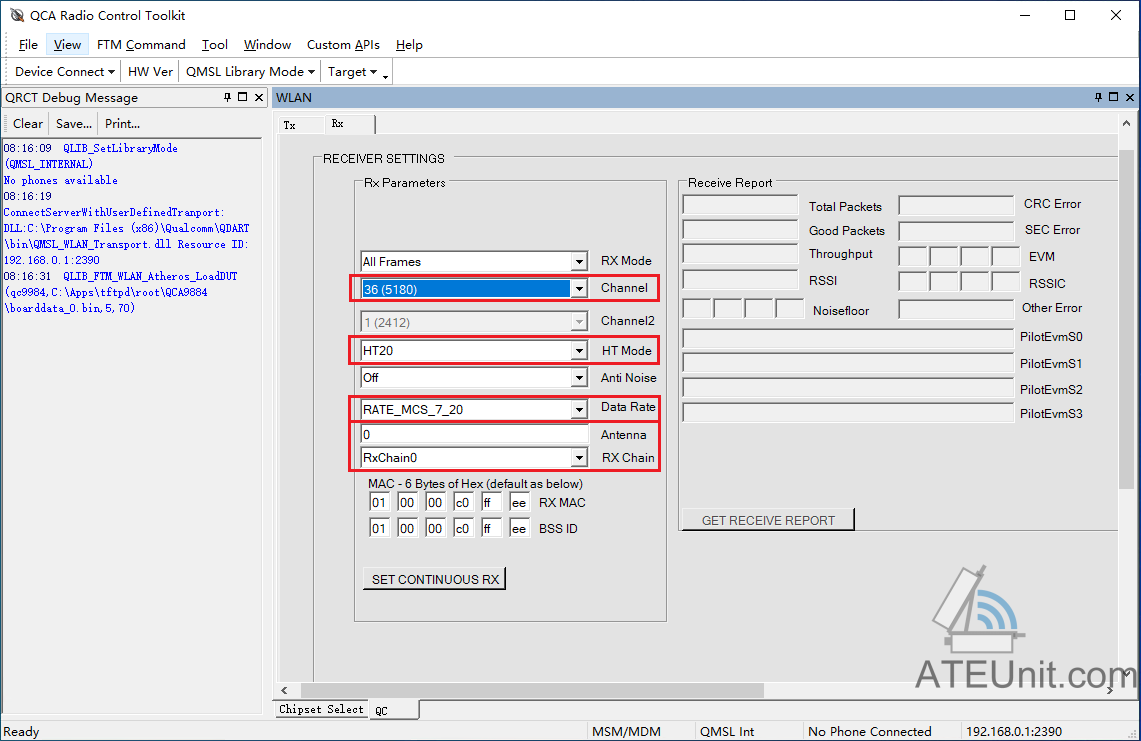

进入QRCT的测试界面后，选择Rx标签页。Rx的设置界面如下：
可按上图红框中的选择进行配置，进行HT20 MCS7接收测试。具体参数说明如下：
| 项目 | 说明 |
|---|---|
| Channel | 待测试的信道。 |
| HT Mode | 待测试的模式。 |
| Data Rate | 待测试模式的速率。 |
| Antenna | 待测试的天线组。 |
| RX Chain | 设置待测试的天线。 |

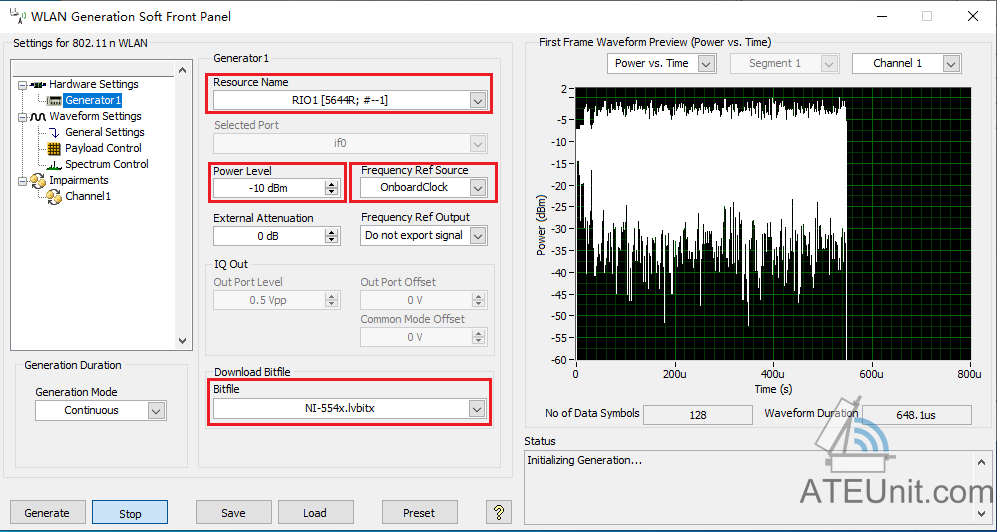

打开NI WLAN Generation Soft Front Panel后，选择对应的5644卡，并配置始终源。如果使用NI 5541还需要选择bitfile。最后要配置发射功率”Power Level“。

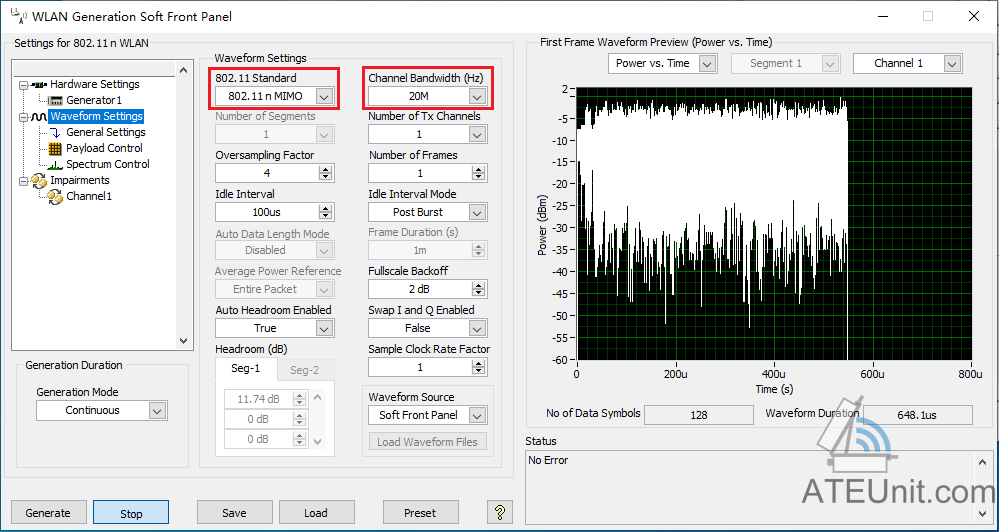

选择”Waveform Settings“子页面，配置要测试的协议和频宽。
选择”General Settings“子页面，配置要测试的速率。

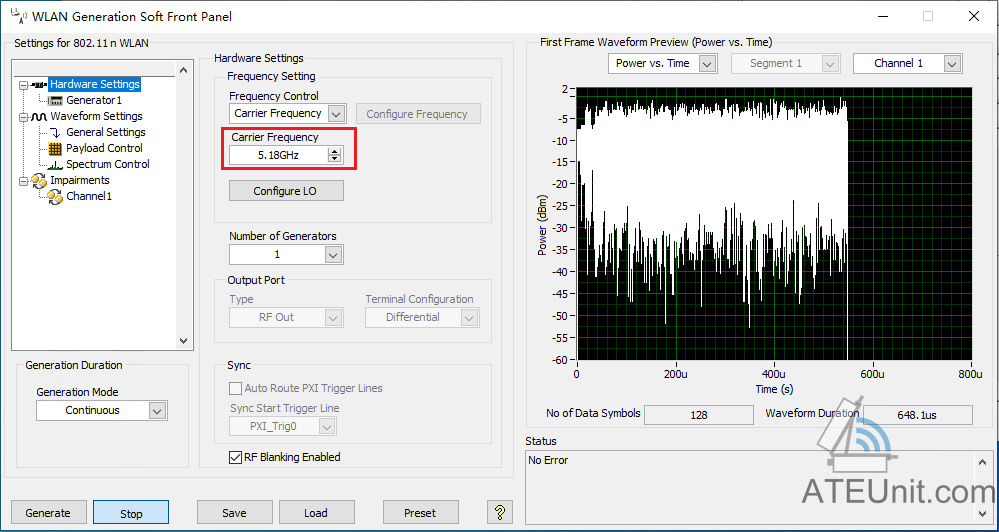

选择”Hardware Settings“子页面，配置要测试的频率。

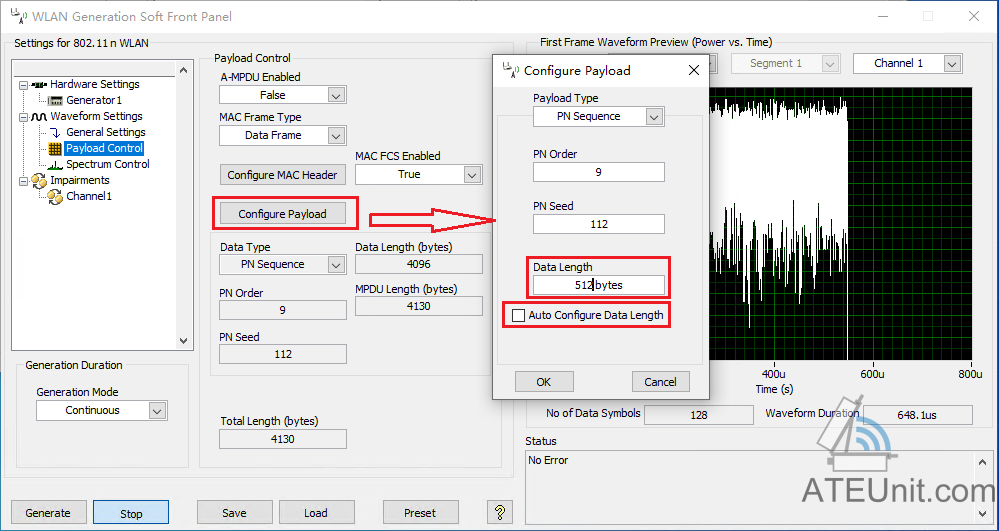

选择”Payload Control“子页面，再点击”Configure Payload“按钮，取消”Auto Configure Data Length“选项，配置发送的包长度”Data Length“，建议不要大于2048。

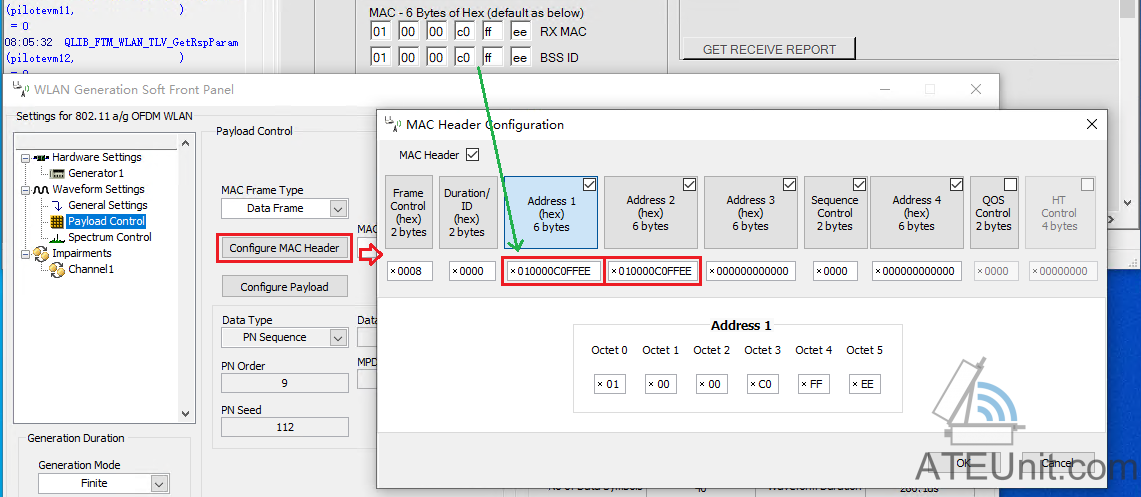

选择”Payload Control“子页面，再点击”Configure MAC Header“按钮，配置”Address 1“和”Address 2“为QRCT中的默认地址”01:00:00:c0:ff:ee“。（由于QRCT一些版本存在Bug，在选择”All Frames“后，仍需要配置该值，不然接收报文会归类到other errors中。）

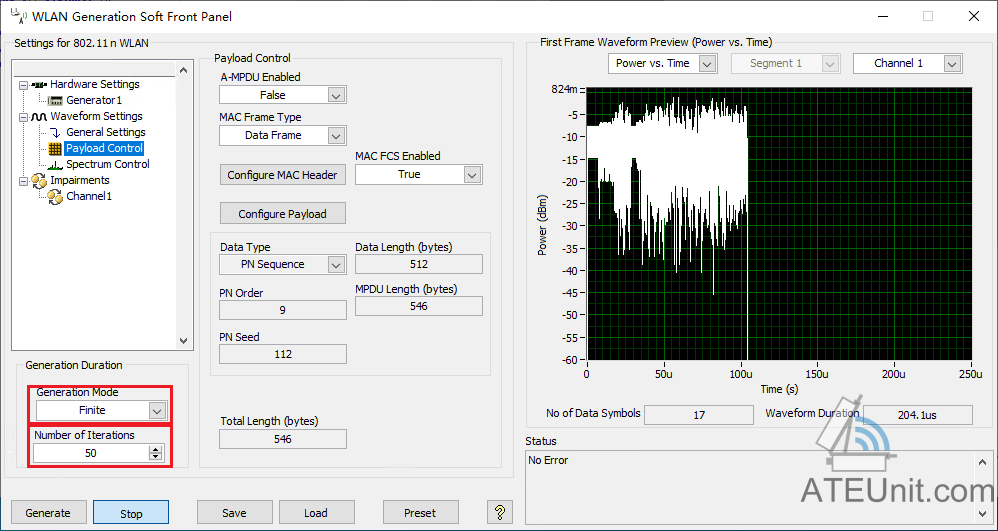

配置左下角的”Generation Duration“选项，将”Generation Mode“改为”Finite“，并配置”Number of Iterations“发送数量。

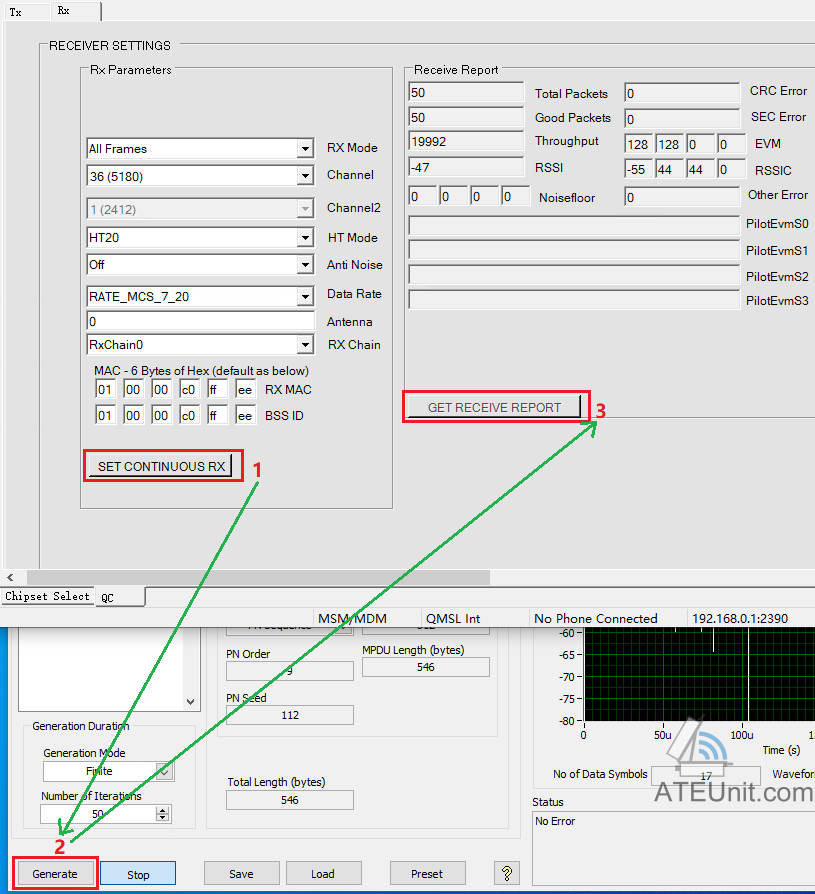

点击QRCT的”SET CONTINUOUS RX“按钮后，再点击”WLAN Generation Soft Front Panel“左下角的”Generate“，待Generate选中状态取消变到右侧Stop后，点击QRCT的”GET RECEIVE REPORT“按钮。

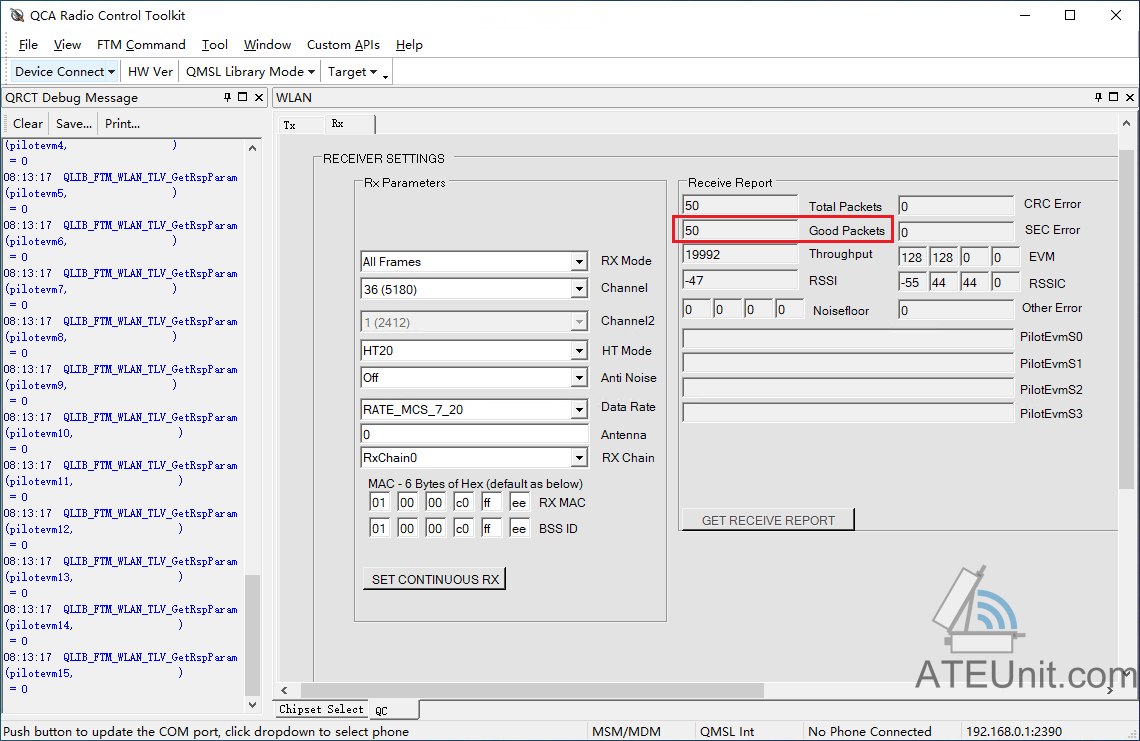

在Receive Report中，Good Packtes数量与发送的数量比较，来判断丢包率。
使用ATEUnit进行产量测试
待更新
