WTS使用说明

NI的WTS（Wireless Test System）是一套无线测试系统，集成了多种无线协议测试功能，支持使用SCPI接口进行远程调用。WTS-IS软件是该系统的核心功能。

下面是WTS-IS的界面：

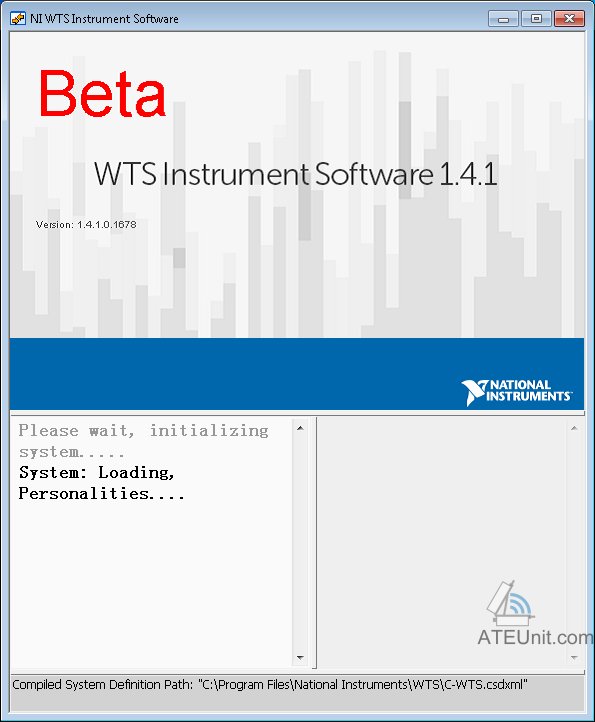

WTS-IS加载功能很多，启动时间较长，需要耐心等待，软件自身大概需要2G内存。启动后，执行速度还是很快的。

当使用WTS-IS的设备连接有交换矩阵（如NI 5541/5542）时，WTS-IS通过读取交换矩阵及设备中VST卡信息，自动决定设备型号。当不使用交换矩阵时，可以自动配置WTS-IS的加载硬件，配置文件路径为：C:\Users\Public\Documents\National Instruments\RFmx SCPI\System\SystemConfiguration.xml。如果存在该文件，WTS-IS将使用该文件中的配置，而不进行自动判断设备型号。对于不使用Switch和外部LO的设备，可以参考示例SystemConfiguration - No ExternalLO No Switch.xml。

对于使用雷电卡连接，在NI-MAX中不存在Chassis的设备，可以按下面方式配置：

	<Hardware>
		<SignalAnalyzers>
			<SA Id="SA1" Type="5644" Chassis="0" Slot="0" Hidden="False" Resource="RIO0">
				<Reference Source="PXI" Configurable="True"/>
				<LO Source="Internal"/>
			</SA>
		</SignalAnalyzers>
		<SignalGenerators>
			<SG Id="SG1" Type="5644" Chassis="0" Slot="0" Hidden="False" Resource="RIO0">
				<Reference Source="PXI" Configurable="True"/>
				<LO Source="Internal"/>
			</SG>
		</SignalGenerators>
	</Hardware>

WTS中有支持高通的SCPI模块，可支持QDART连接。在高通的QDART文档中，可以找到NI仪器的支持信息。

在QSPR中，配置NI仪器设置文件，可以参考：C:\Qualcomm\WCN\ProdTests\ConfigFiles\SCPI_Config_Files\NI_Config_Example_4-1_SplitterCombiner.xml。还可以参考《QDART Connectivity Help》中Test Equipment→Vendors→National Instruments→NI PXI-5644R/5646R→SCPI Setup Guide中的说明。

当使用NI 5541时，与VST卡将整体作为一台WTS设备，使用雷电接口的设备型号为MCT-410或MCT-420。此时，SA端口与SG端口分别分配如下：

所以，当使用NI 5541的PORT0通过功分器连接DUT时，在QSPR中的仪器可以按下面配置：

	  <InfoItem Name="DUT_PORT1-VSA_TERMINAL_INDEX" Value="1"/>
	  <InfoItem Name="DUT_PORT2-VSA_TERMINAL_INDEX" Value="1"/>
	  <InfoItem Name="DUT_PORT3-VSA_TERMINAL_INDEX" Value="1"/>
	  <InfoItem Name="DUT_PORT4-VSA_TERMINAL_INDEX" Value="1"/>
	  <InfoItem Name="DUT_PORT1-VSG_TERMINAL_INDEX" Value="1"/>
	  <InfoItem Name="DUT_PORT2-VSG_TERMINAL_INDEX" Value="1"/>
	  <InfoItem Name="DUT_PORT3-VSG_TERMINAL_INDEX" Value="1"/>
	  <InfoItem Name="DUT_PORT4-VSG_TERMINAL_INDEX" Value="1"/>
