TXe-1091 雷电3接口支持3U PXIe机箱

TXe-1091机箱，可插PXIe-5644R，PXIe-5160，PXIe-4610，PXIe-4160等PXIe 3U及以下PXIe卡，并提供两路供电。

作为小体积便携式，无需购买专用控制器，搭配nuc即可使用，整套设备更便宜、灵活。

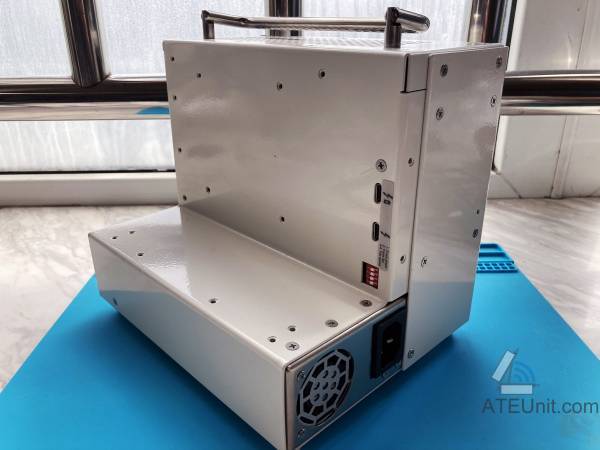

机箱提供雷电3接口与电脑连接。机箱包含两路雷电3接口，使用雷电3可以串链多台设备。其中一路雷电接口提供20V/65W的PD供电。使用Intel原厂雷电芯片方案，兼容性好，可兼容各种雷电3/4设备。

主板按PXIe标准提供10M/100M外部时钟，可选购买TCXO方案。PXIe接口上PCIe Gen3 x2连接，数据速率高(另有PCIe 1×2/2×1路，可定制引出)。风扇散热速率可调，可设定自动等级，或固定速率等级。

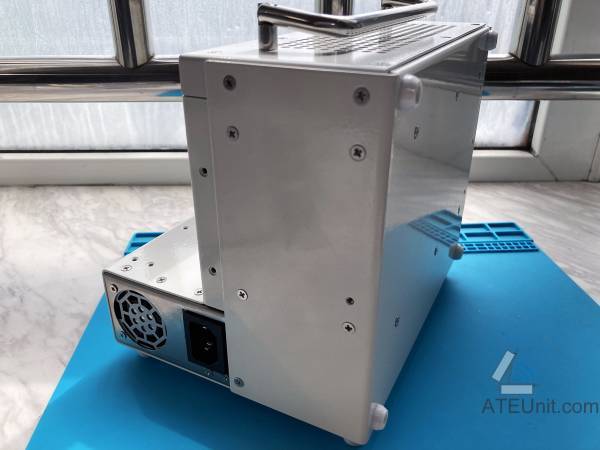

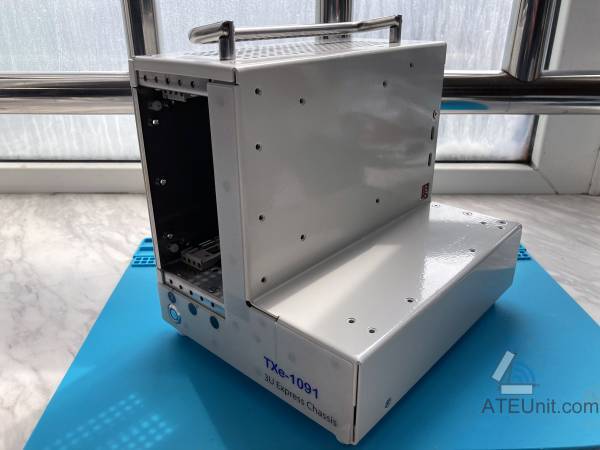

全304不锈钢喷漆外壳，坚固可靠。

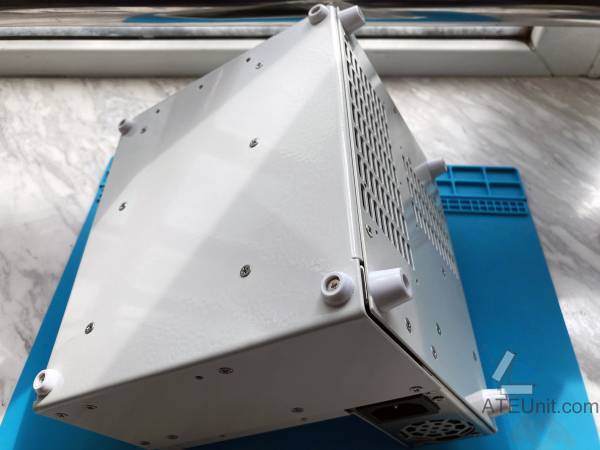

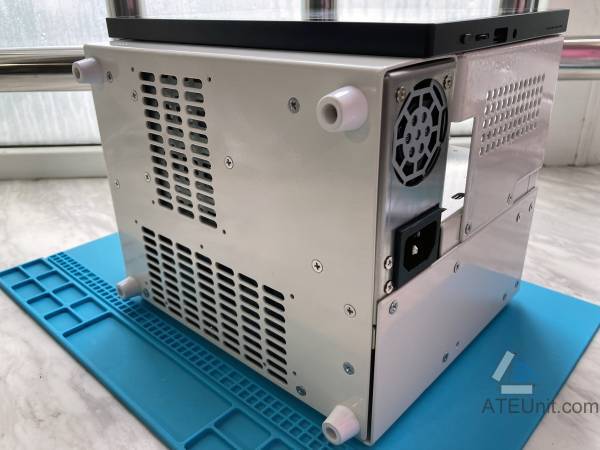

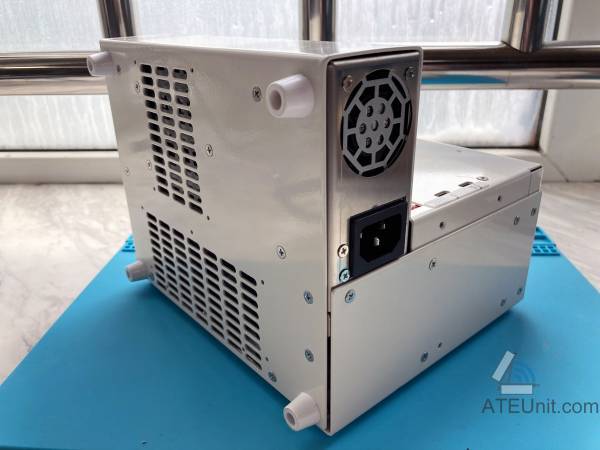

在机壳的两个面都有脚垫，支持两个方向放置。

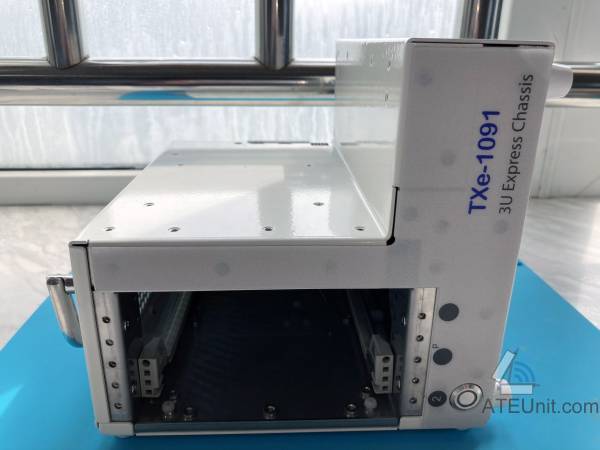

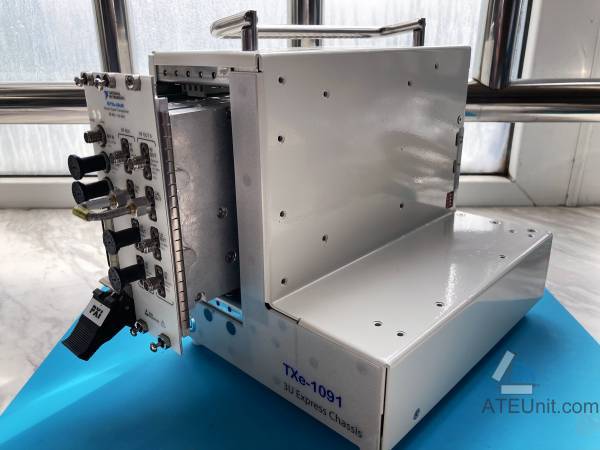

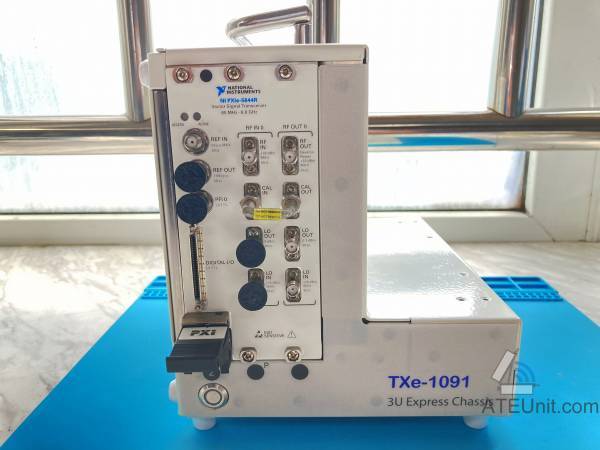

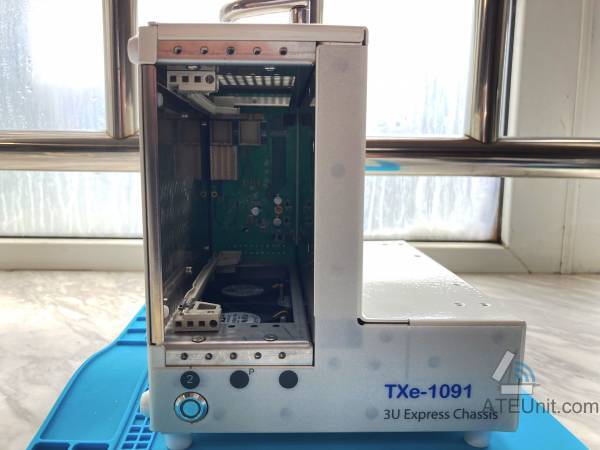

机箱可方便的插入PXIe 3U及以下卡。

提供有前保护面板螺丝孔位，用于外出时保护设备。

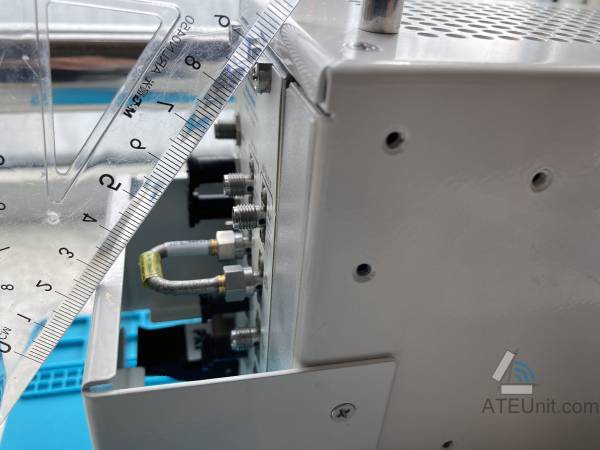

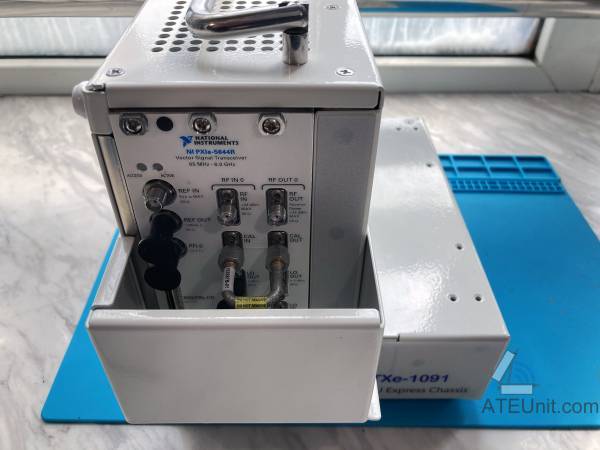

如图为PXIe-5644R设计的前保护面板，可防意外碰撞。

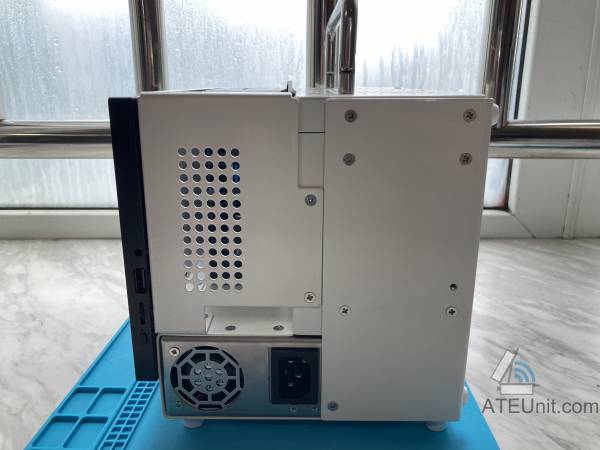

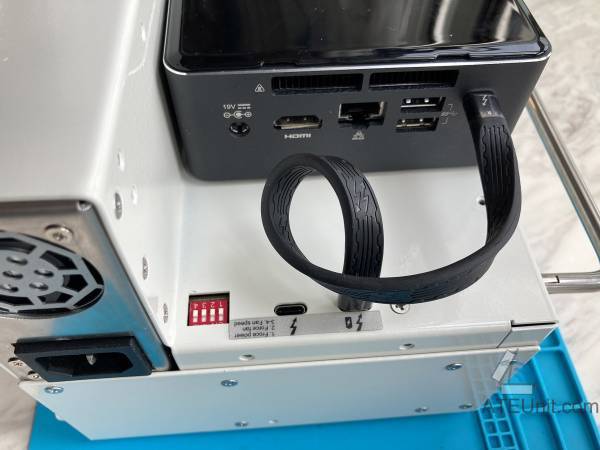

机箱设计时既考虑搭配NUC使用，留出位置正好放置NUC。

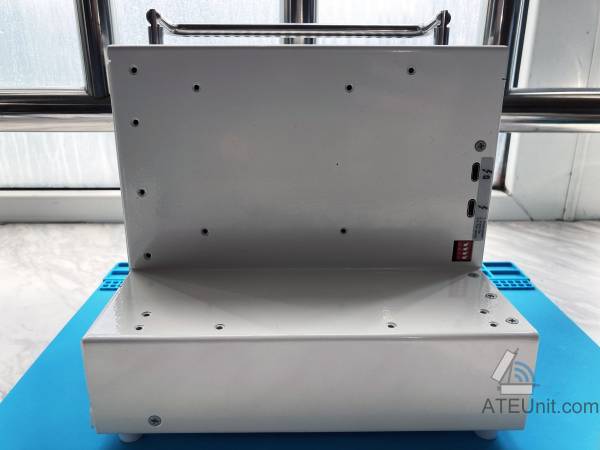

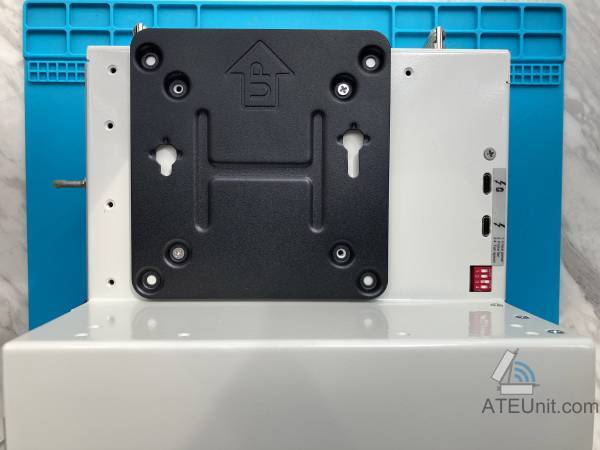

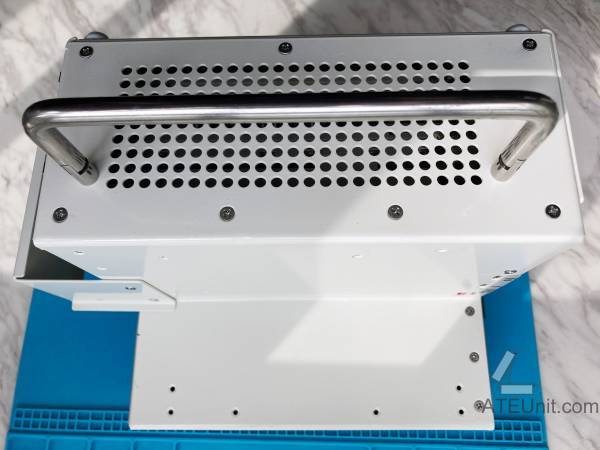

提供75*75mm孔距壁挂螺丝孔，方便固定NUC。

建议搭配NUC11i5PAH或NUC7i5BHN(支持win7)使用。

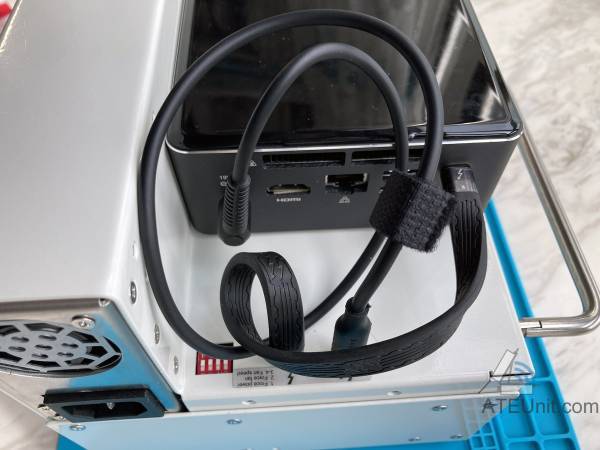

外出时，可以用PD诱骗头为NUC供电（此时不可连接USB外部大功率耗电设备）。

可选配件，用于安装75*75孔距的外部显示器。

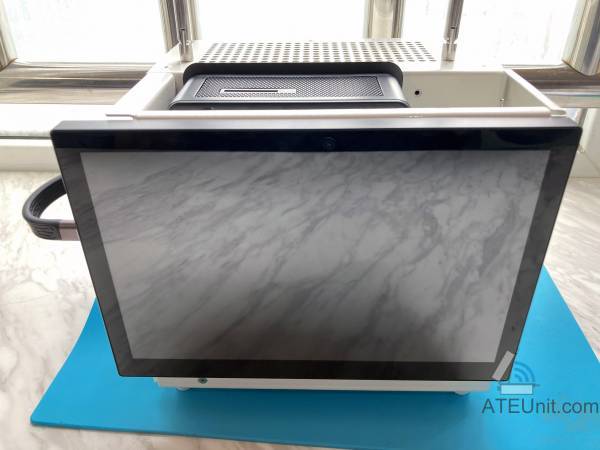

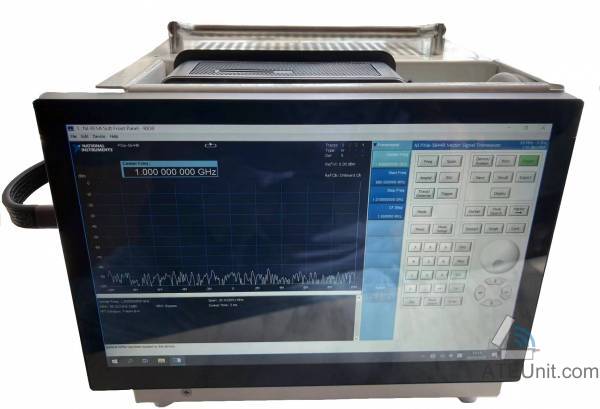

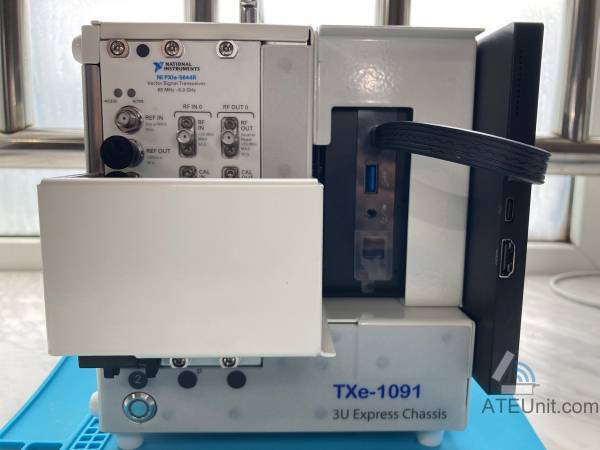

如下图使用的8.9寸一线通触摸显示屏，一个机箱及集成所需功能。
