ATEUnitRemote的使用说明

ATEUnitRemote程序使用作为TCP服务器端，为产测程序提供了仪器接口。

使用ATEUnitRemote时，要在ATEUnit的程序文件夹中打开ATEUnitRemote，因为该程序依赖同目录下的库文件。

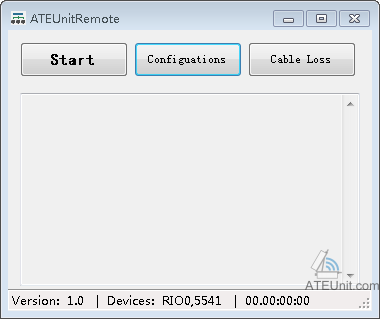

打开后，ATEUnitRemote界面如下：

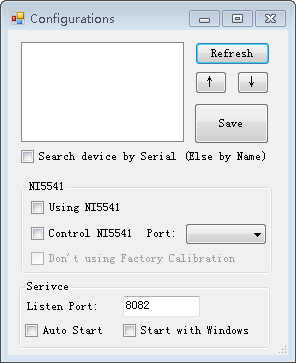

初始使用，先要进行配置。点击“Configuations”按钮进入配置界面。如下：

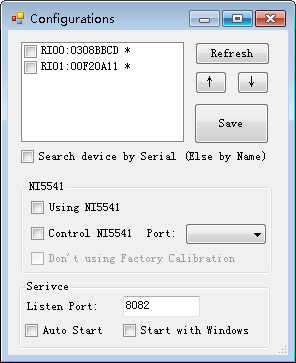

点击“Refresh”按钮，将刷新当前PC连接的仪器信息。

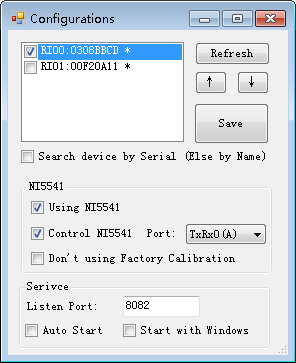

选择要使用的VST卡，并将进打勾选中。选中时，还可以配置该卡对应连接的NI 5541配置。如下：

配置完成后，点击“Save”按钮。界面关闭后，主程序加自动读取新配置。如果非点“Save”进行关闭，改动的配置将不保存。

配置将保存在ATEUnit目录中的ATEUnitRemote.xml文件中，每次启动时将自动加载该配置文件。

在程序的最下面状态栏中，将显示当前配置的VST卡和是否使用NI 5541。

点击“Start”将加载VST卡并启用服务，注意，其时不要有其它程序占用将使用的VST，不然后导致启动失败。

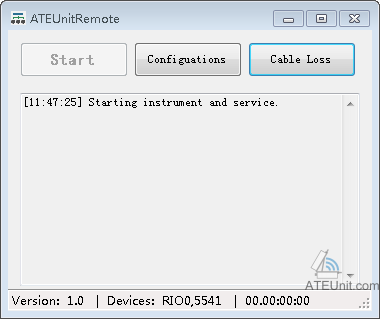

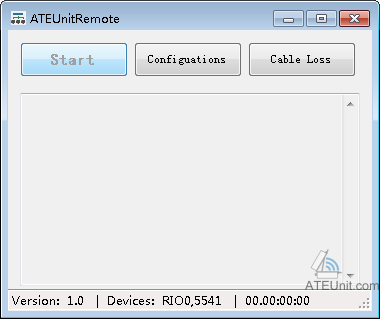

由于NI的VST卡的库比较大，在启动刚开始时，会不出现信息刷新，需要略等待一下，时间不会超过30s，将出现下面信息：

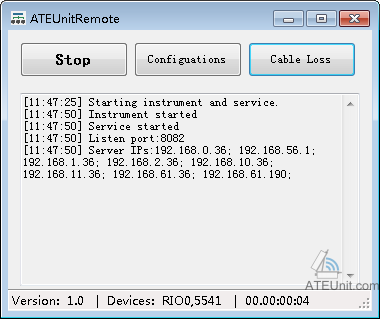

当整体启动完成后，将显示下面状态信息：

为了更加准确的对设备进行测试，ATEUnitRemote提供了方便的线损校准工具，用于校正测试线路径的损耗。点击主界面的“Cable Loss”将打开该工具。需要注意的是，该工具测试时需要调用VST卡的功能，所以，要先打开（Start）服务。如果未打开服务，该工具只能查看目录下的校准文件，而无法进行新测试。

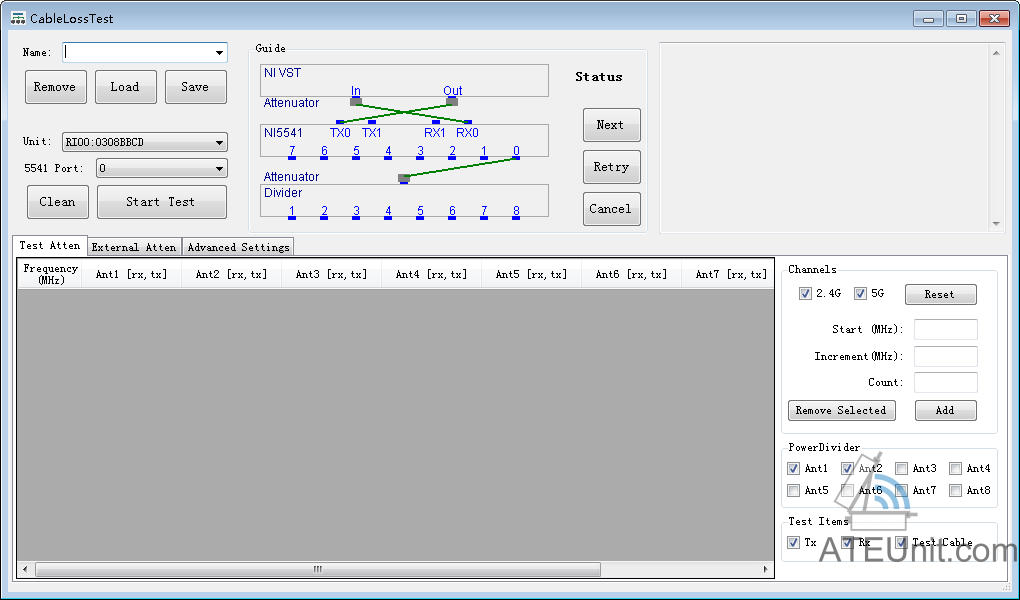

该工具有界面分为几个部分：

• 最左上角，为文件操作区域，可加载、保存、删除校准文件。
• 文件操作区域下面为端口选择区域，可选择VST卡、5541的端口，选择后，下面的表格将显示当前选中端口的内容。
• 上面的中间为连接向导区域，用于指导在测试线损过程中，如何连接测试线。
• 上面的右侧为日志区域，用于提示状态信息。
• 下面的数据区域，用于显示和更改线损及相关功能。

线损的文件保存在ATEUnit目录的CableLoss子目录中，以cableloss_xxx.xml作为文件名，其中xxx为本程序下拉列表中显示的名称。

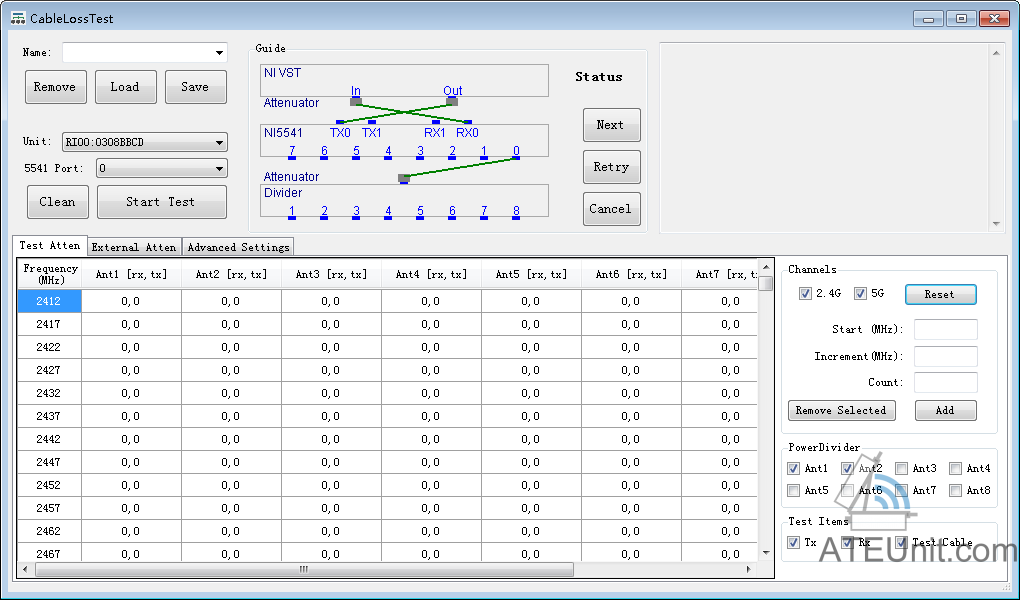

在数据区域的第一个Tab页中，显示线损数据：

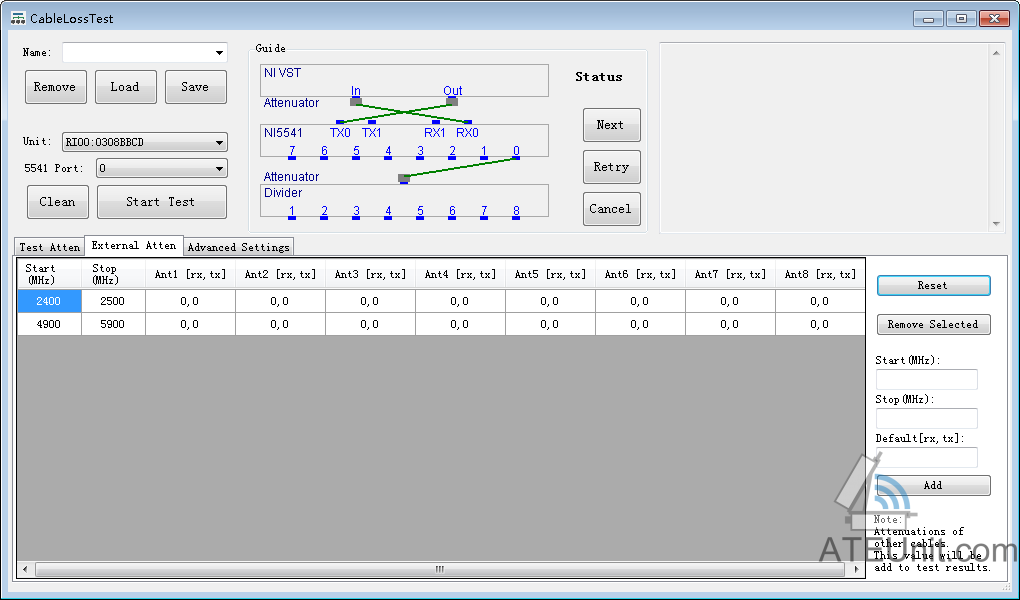

第二个Tab页中，可以测试线损外的其它外部损耗：

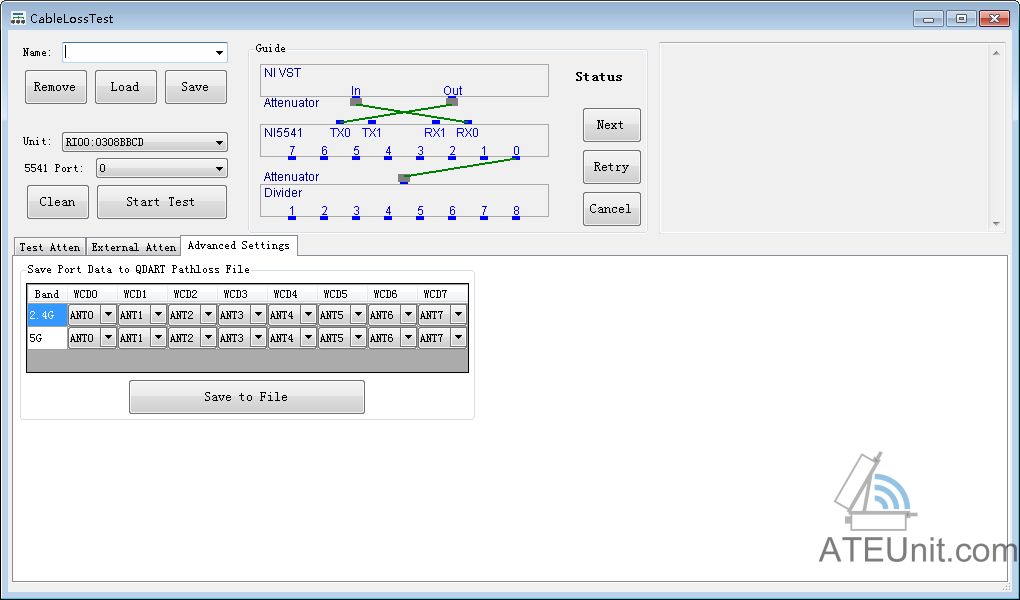

在第三个Tab页中，有一些高级工具，目前提供了转发QDART线损文件的工具：

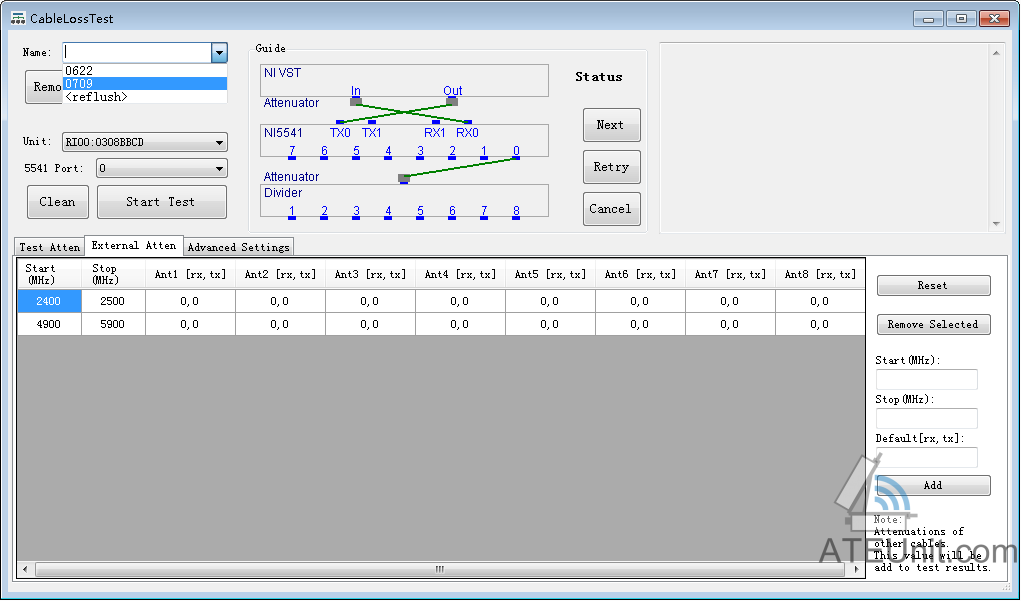

在最左上角的下拉列表中，将列出CableLoss目录下的所有线损文件：

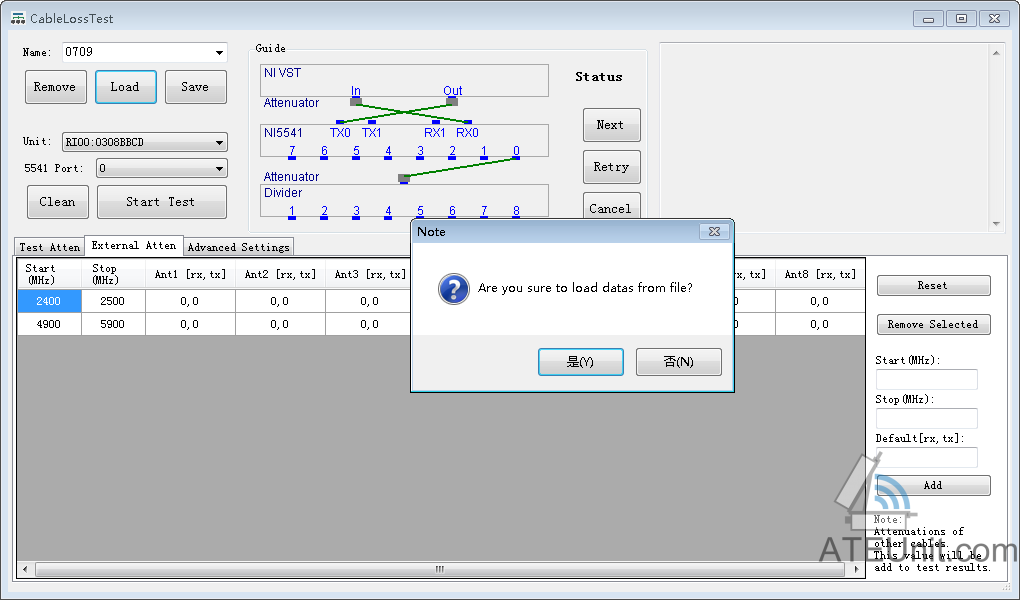

选中线损文件后，点击“Load”将提示是否加载选中的线损文件：

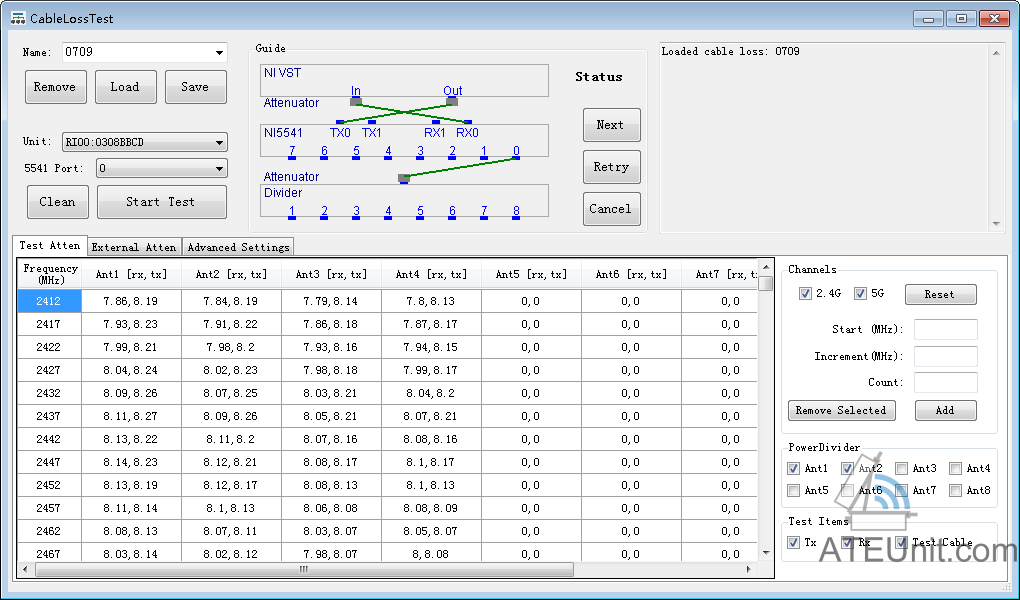

线损加载后，如下图：

注意上图中，线损的tx和rx是相对于仪器而言的，而非DUT看上去的方向。

在数据区域的第一个Tab页右侧，有一些测试选项可以配置。

• Reset按钮将列表中的数据重置为WLAN的2.4G和5G所有用到的频点。
• PowerDivider中，可配置要测试功分器的天线数量。
• TestItems中，可配置测试项目。（建议不要改动）

注意：在测试过程中，需要始终使用一根射频馈线进行各个连接步骤，以保证准确的线损值。

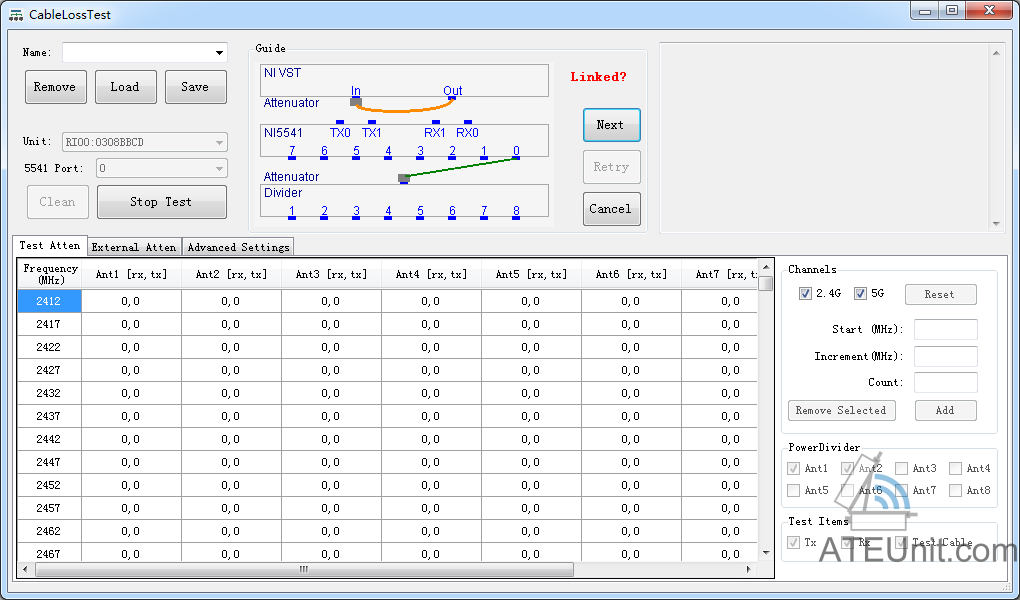

选择对应的VST卡及5541端口后，点击“Start Test”可对其进行线损测试。

在向导区域提示了你连线方式，连接好后，点击“Next”按钮。（需要注意的是，这里的NI VST中，下面的灰色方块表示VST卡SMA头连接的3dB衰减器，测量测试线线损时，需要去掉Out接口的3dB衰减器，保留In接口的3dB衰减器。）

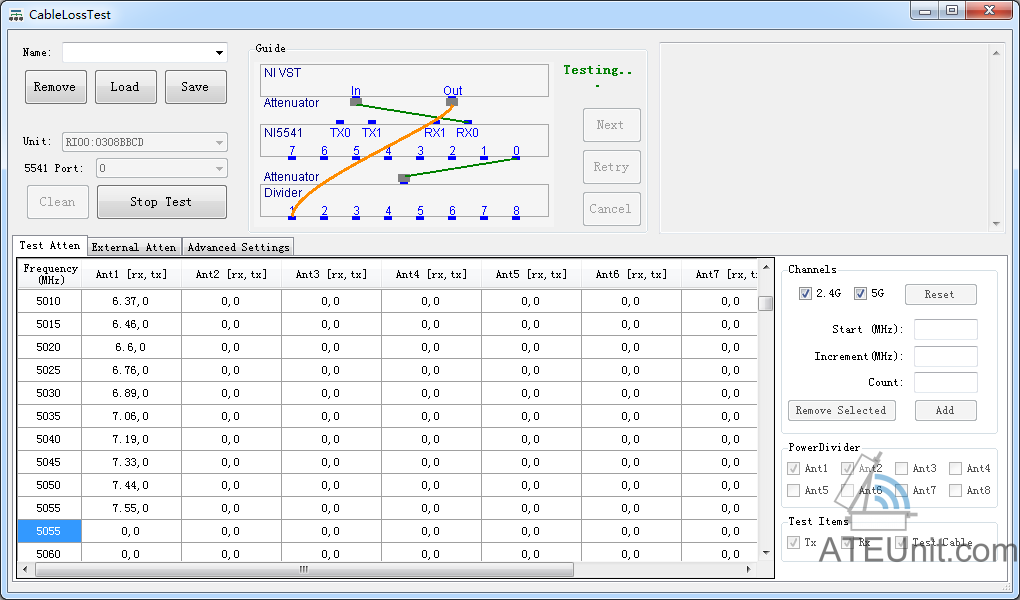

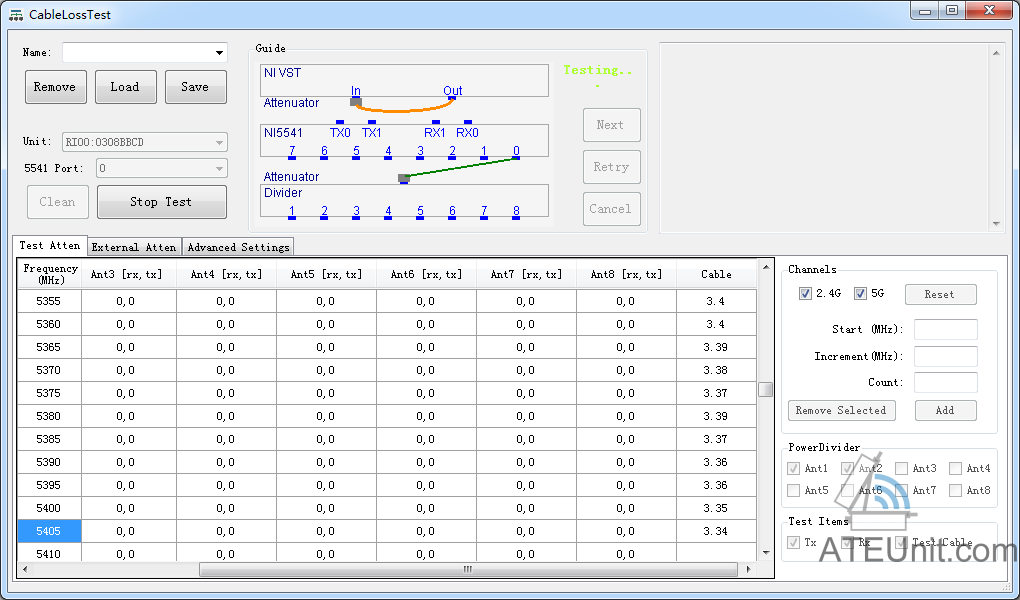

测试过程中将不断刷新每个频点的值。

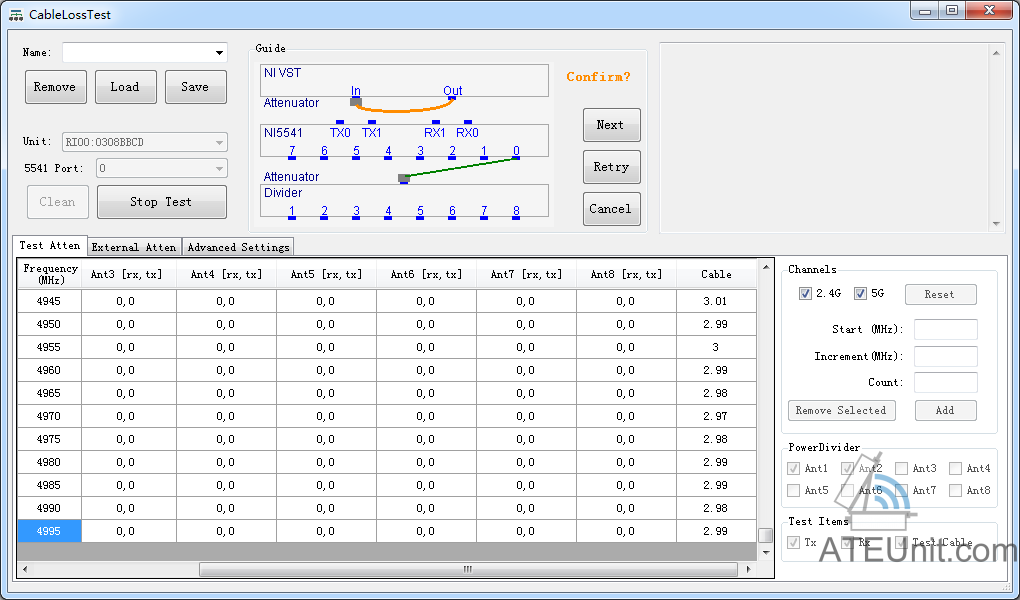

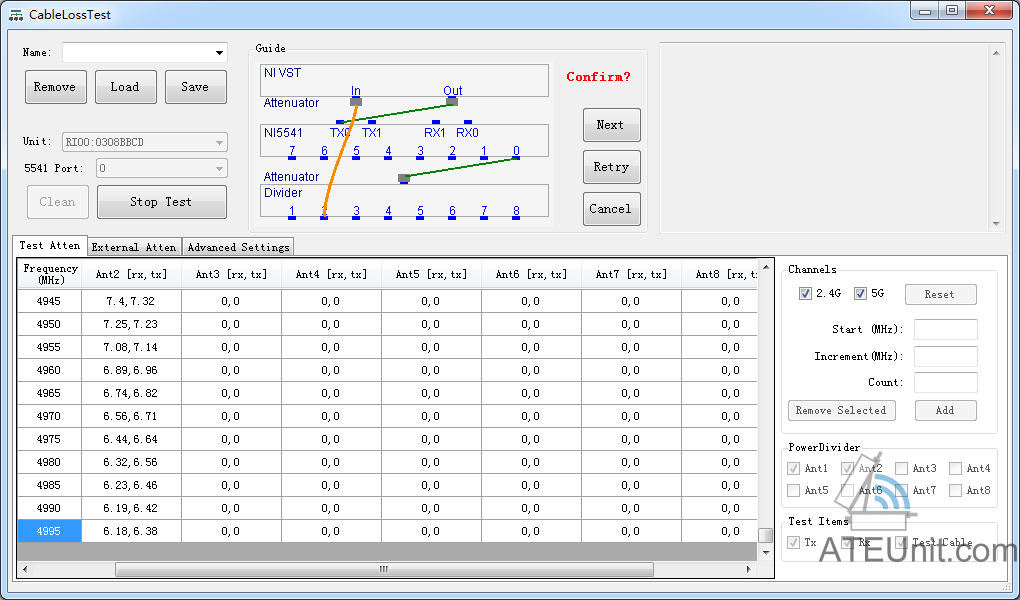

测试结束后，在向导区域将向你确认该值是否正确，如果测试过程中发现问题，可以点击“Retry”重新进行该项测试，如果没问题，点击“Next”进行下一项测试。

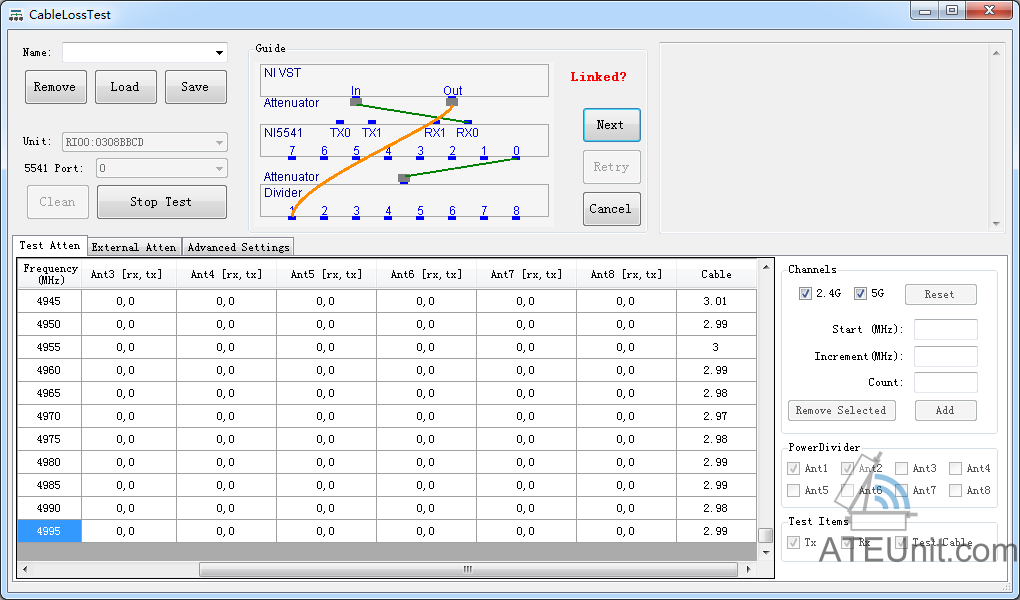

在测试“Tx”损减时，仍会先指导你连接射频线，连好后点击“Next”开始测试。

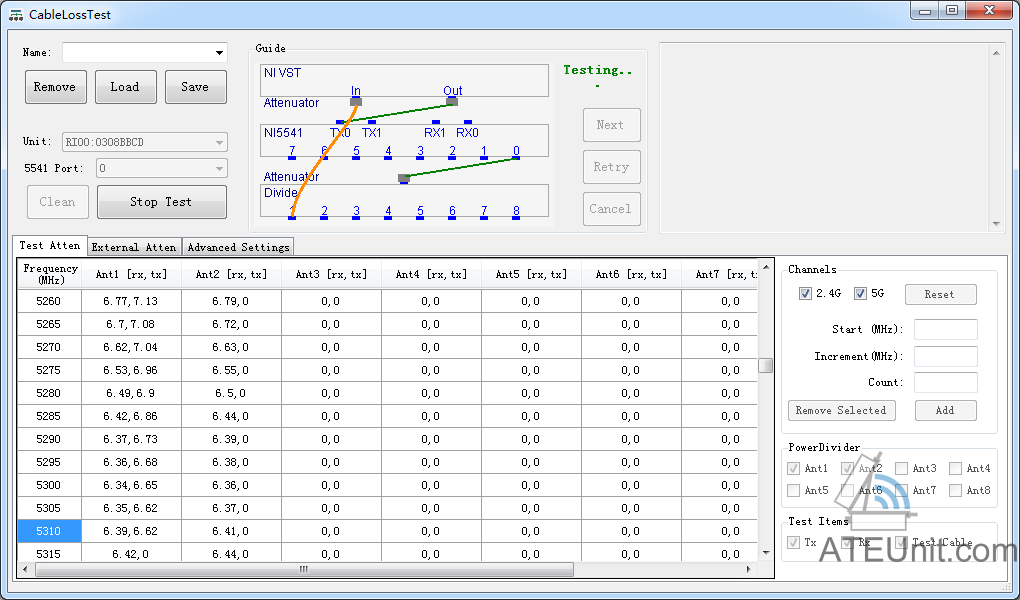

然后在测试过程中，会不断刷新测试数据。

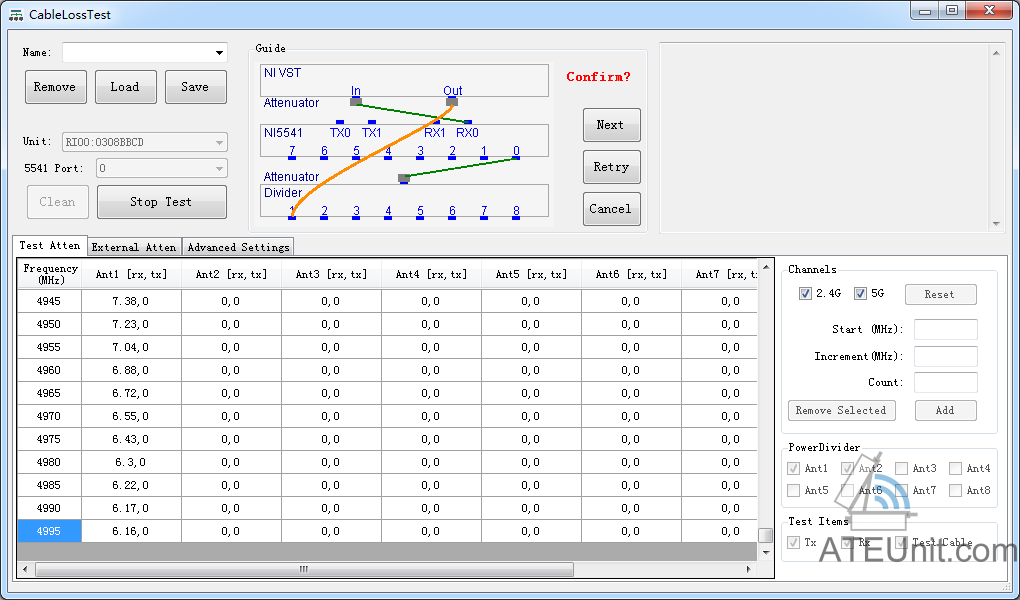

在当前Ant的“Tx”损减时，也会向你确认。

当“Tx”损减测试完成后，还会测试“Rx”的损减。

在最后一部测试完成后，将退出测试模式。

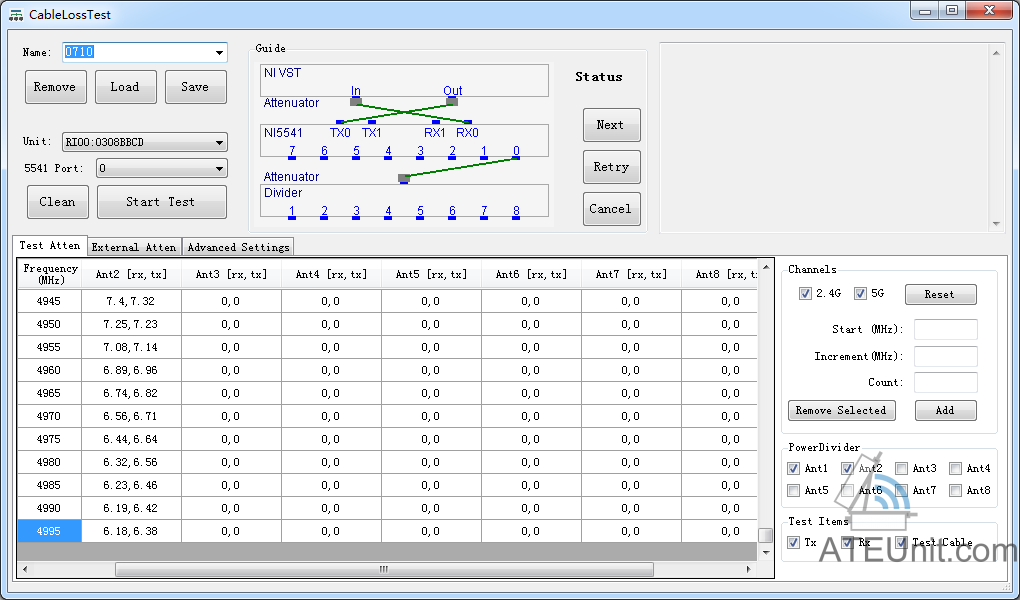

此时，可以将测试数据进行保存。在左上的下拉列表中，选择或手动输入一个要保存的名称。

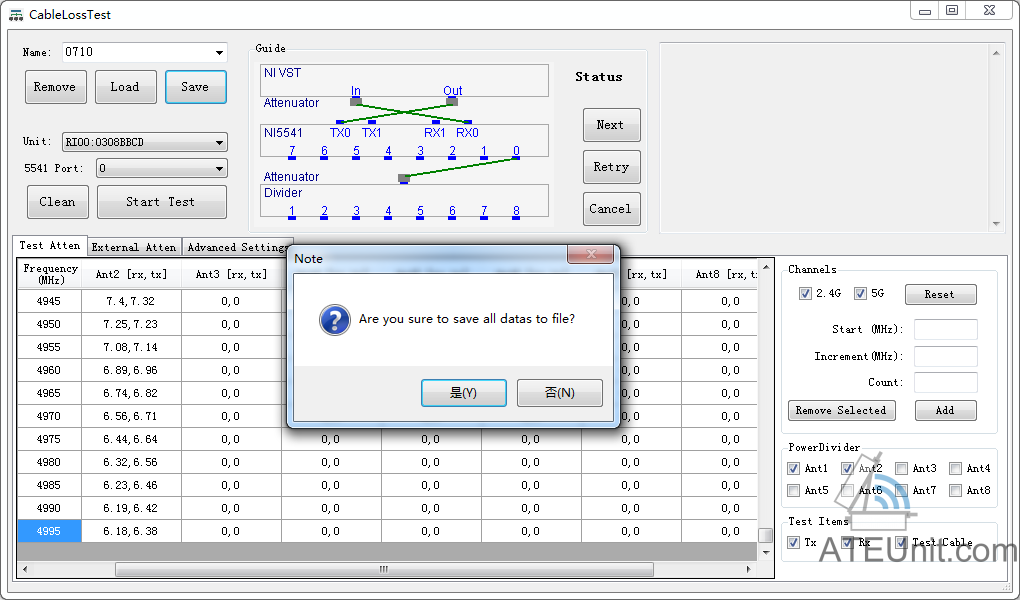

点击”Save“后，将提示你是否确认保存。

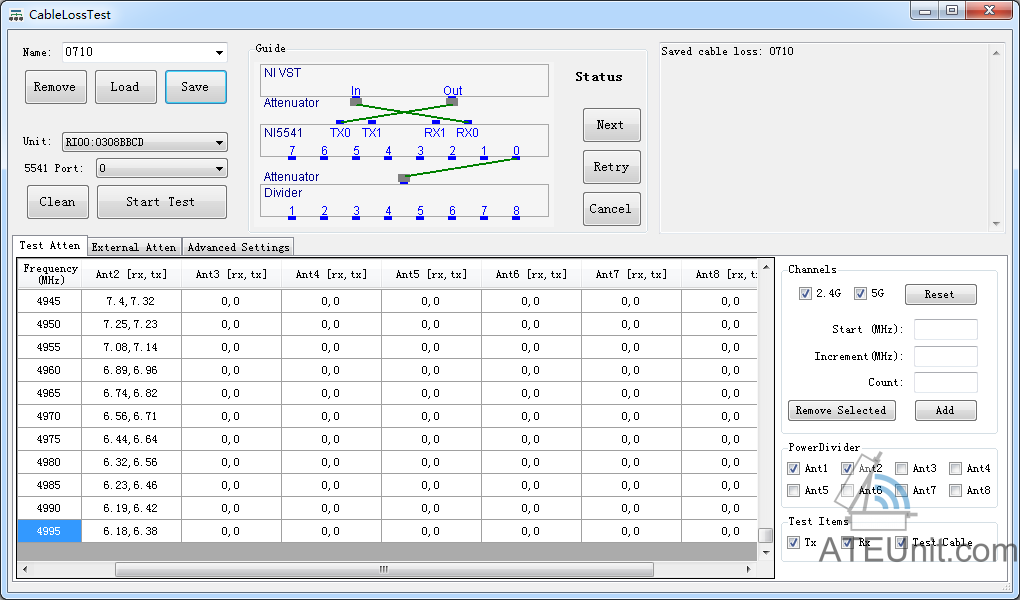

保存成功后，将在右测的日志区域显示信息。

测试线损的一些建议：

1. 测试线损前先要校准5644R。先让5644R工作一段时间，让它的温度稳定下来，再使用VST Calibrate校准一下5644R。
2. 先使用ATEUnitRemote中的CableLoss工具来测线损。UDT的IPEX到功分器SMA的衰减，通过CableLoss里的ExternalAtten来设置。

ATEUnitRemote使用TCP连接，以Josn格式的数据作为调用接口，每条数据需以回车符作为结尾，数据的中间不允许出现换行和回车符。

ATEUnitRemote监听的端口默认为8082，也可以通过配置页面更改该端口。

Josn数据格式定义如下：

命令及数据定义：
